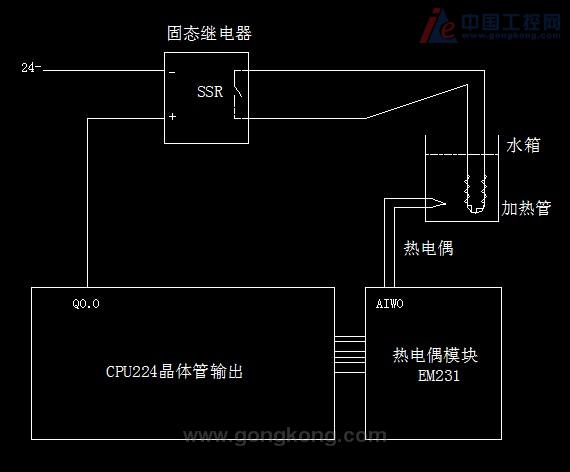

我用EM231熱電阻模塊的AIW0接著K型熱電偶，Q0.0接的固態繼電器，用PID向導做了個溫度控制，有幾個地方不明白。

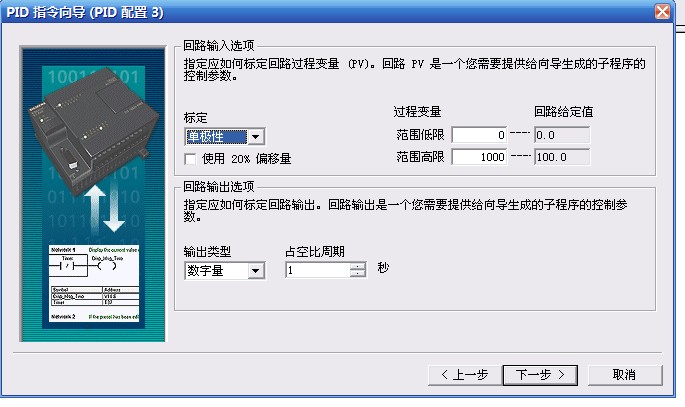

1.對于我這個試驗，在向導中的過程變量的低限和高限的設定有什么要求嗎？我這樣設定可以嗎？實際要控制水溫在50度的恒定。

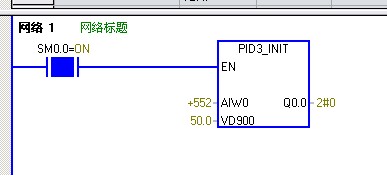

2.如果按照我向導的設定數值，我在PID塊中的setpoint參數里寫入50.0，是不是就是設定目標溫度50度的意思呢？

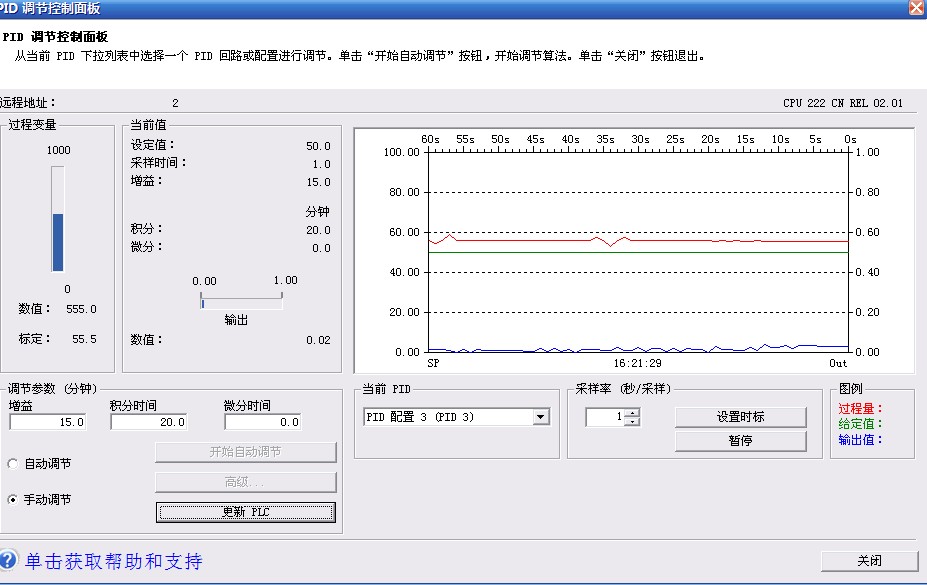

3.PID做好了，實際監控恒定在55度左右，我設定的是50度，要高出5度，我試著往水杯里加水，溫度降到50后，為什么PLC馬上就輸出了，溫度馬上又上去了，有恒定在55度了，這是為什么？

請大家解答一下我這幾個疑問，謝謝

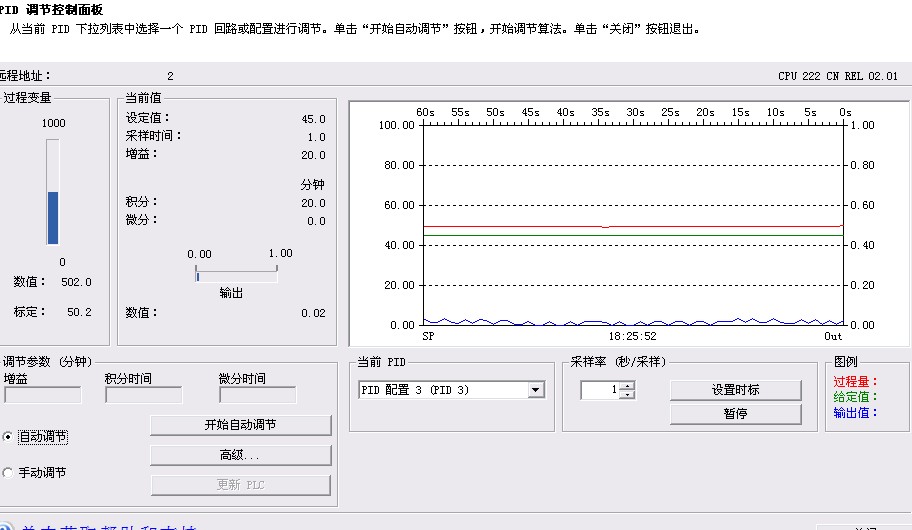

大家看這個調節面板，我設定值設置成45，為什么溫度又在50度左右徘徊呢？感覺好像差5度，是不是哪里沒設置好？

上下限可實現報警控制，至于你的溫度控制不準，可能有兩點原因：1、你的PID調節不行，P I設的太大，造成溫度過沖太多，你可以試著減小, 2就是你的溫度傳感器有誤差

我覺著積分時間和增益都大了點吧

溫度設定值太低吧，你看你的輸出占空比都成0了，溫度實際值一直比設定值大，加熱器是不能降溫的。如果是超調大的話就是積分時間太小，可是積分時間夠大了，

本身這種控制方式就不對，在輸出的時候應該控制模擬量來控制溫度，也就是開關量控制在停止的時候溫度會向上沖得，得用晶閘管控制比較精確！

你用固態繼電器控制加熱系統不對啊，固態繼電器是開關量，

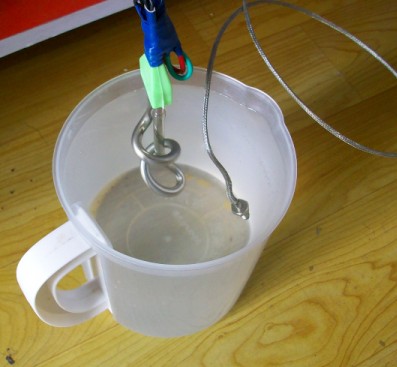

你這肯定有問題，就是水太少、加熱管太大、加熱管就有熱貫性、試用小桶裝水試一下、再調一下PID

學習了，可以用這種方法學習pid

硬件系統設計沒問題，SSR可以用來控溫，PWM控溫。

控溫不準就是PID參數的問題。

補充一下：

加執功率與水量需要系統的計算，如果不匹配，控溫也很難準確。
