樓主  發表于: 62天前

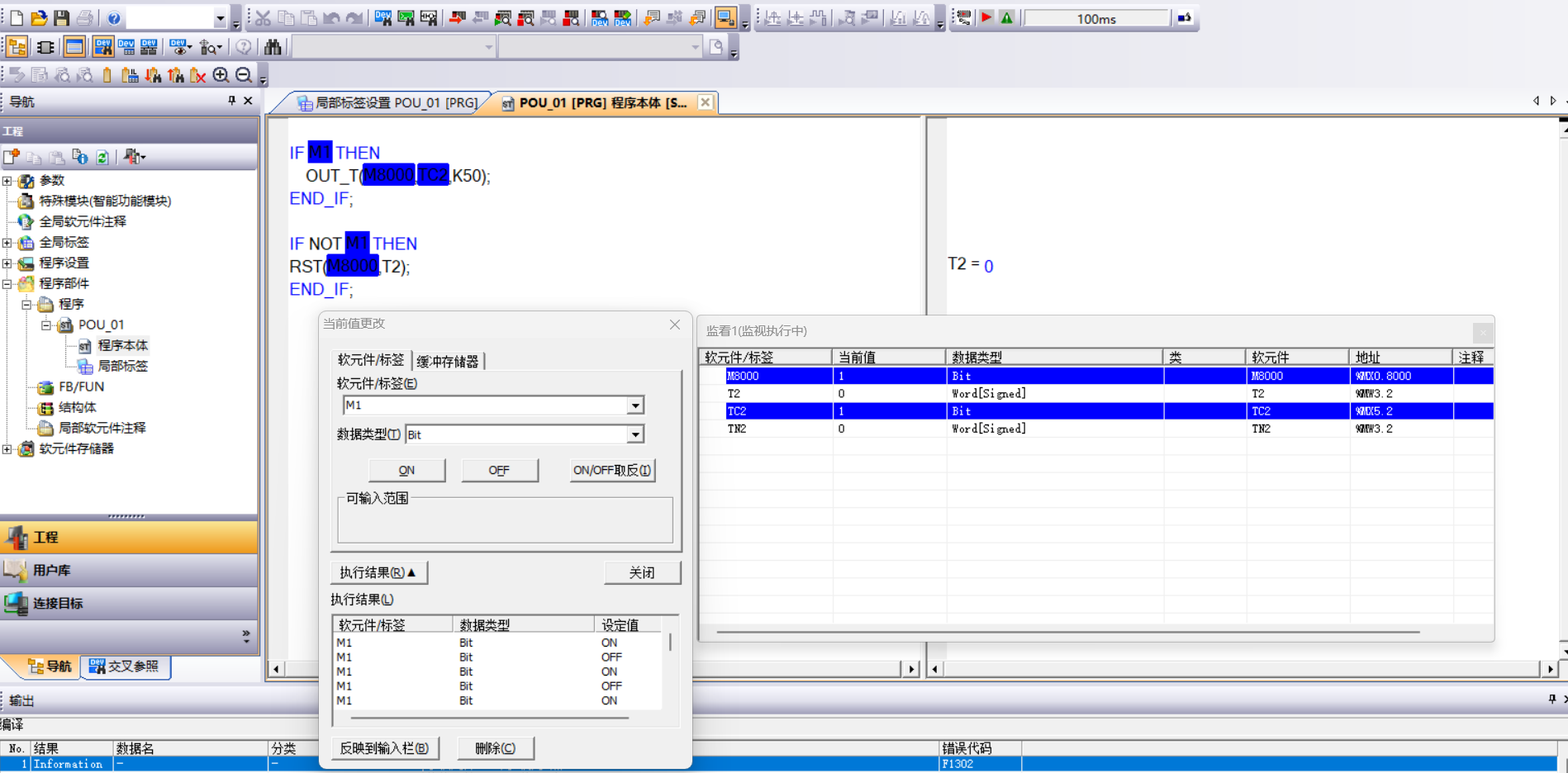

圖片：
為什么M1接通，T2不進行計時？
把下面的if條件換成其他的，不是 NOT M1就可以。
零度浪子001
級別: 探索解密
精華主題: 0
發帖數量: 51 個
工控威望: 113 點
下載積分: 1118 分
在線時間: 27(小時)
注冊時間: 2024-03-08
最后登錄: 2026-03-03
查看零度浪子001的 主題 / 回貼
1樓  發表于: 62天前
我試了FX3U不行，Q06H的這樣寫就可以的
你畫的彩虹
世間美好與你環環相扣
級別: 家園常客
精華主題: 0
發帖數量: 211 個
工控威望: 593 點
下載積分: 457 分
在線時間: 173(小時)
注冊時間: 2021-08-10
最后登錄: 2026-03-02
查看你畫的彩虹的 主題 / 回貼
2樓  發表于: 58天前
要把定時器挪出來寫，不然短時間內不會錯誤，長時間運行就有問題，剛開始看不出來，親測
有問題互相談論 備注工控人家園  愿世間美好與你環環相扣
零度浪子001
級別: 探索解密
精華主題: 0
發帖數量: 51 個
工控威望: 113 點
下載積分: 1118 分
在線時間: 27(小時)
注冊時間: 2024-03-08
最后登錄: 2026-03-03
查看零度浪子001的 主題 / 回貼
3樓  發表于: 58天前
引用
引用第2樓你畫的彩虹于2026-01-04 11:31發表的  :
要把定時器挪出來寫，不然短時間內不會錯誤，長時間運行就有問題，剛開始看不出來，親測



M1為true，定時器開始計時。M1為false，定時器清零，這個邏輯沒問題啊。

把定時器清零那個注釋掉，就可以計時了，說明問題應該不是把定時器寫在if語句內的問題吧
zhzw3487
級別: 正式會員
精華主題: 0
發帖數量: 12 個
工控威望: 55 點
下載積分: 338 分
在線時間: 8(小時)
注冊時間: 2025-02-10
最后登錄: 2026-01-28
查看zhzw3487的 主題 / 回貼
4樓  發表于: 57天前
不要IF,直接   OUT_T(M1,TC2,K50);  也不用復位TC2了
零度浪子001
級別: 探索解密
精華主題: 0
發帖數量: 51 個
工控威望: 113 點
下載積分: 1118 分
在線時間: 27(小時)
注冊時間: 2024-03-08
最后登錄: 2026-03-03
查看零度浪子001的 主題 / 回貼
5樓  發表于: 56天前
引用
引用第4樓zhzw3487于2026-01-05 15:19發表的  :
不要IF,直接   OUT_T(M1,TC2,K50);  也不用復位TC2了


沒錯，可以這樣的，關鍵是按照我圖示的寫法為什么不行，我想找到原因
zmrs163
級別: 家園�？�
精華主題: 0
發帖數量: 430 個
工控威望: 581 點
下載積分: 1797 分
在線時間: 350(小時)
注冊時間: 2017-06-12
最后登錄: 2026-03-03
查看zmrs163的 主題 / 回貼
6樓  發表于: 56天前
圖片：

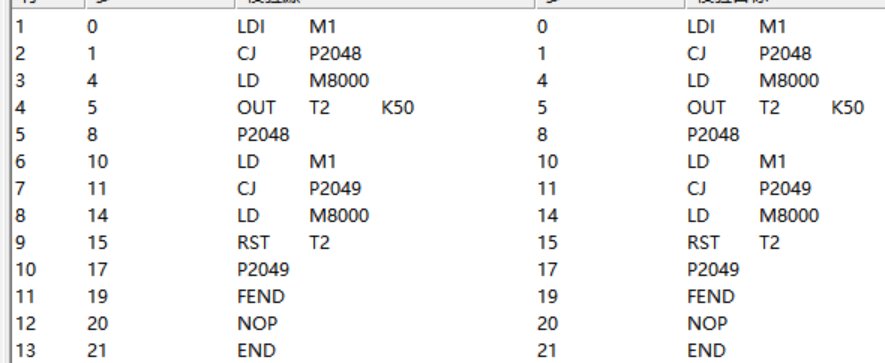

看來大家都不夠無聊，那么我來分析下這個現象產生的原因吧。首先，三菱WORKS2,WORKS3通過模擬，校驗的方式獲取編譯出來的結果，因此第一步獲取編譯結果，經過我的測試，3U,Q的編譯結果是一致的，如下圖所示
zmrs163
級別: 家園�？�
精華主題: 0
發帖數量: 430 個
工控威望: 581 點
下載積分: 1797 分
在線時間: 350(小時)
注冊時間: 2017-06-12
最后登錄: 2026-03-03
查看zmrs163的 主題 / 回貼
7樓  發表于: 56天前
圖片：

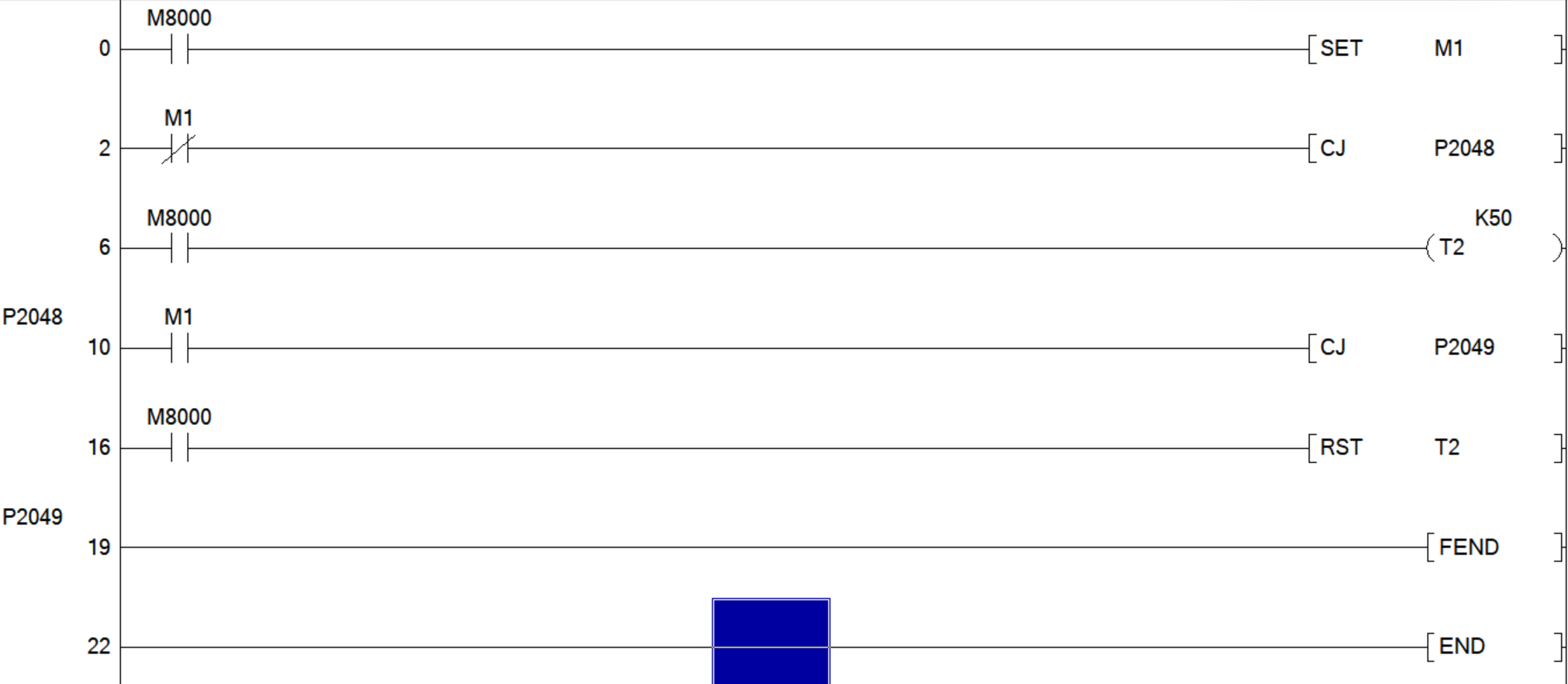

第二步手動轉換成梯形圖，結果如下，經過模擬現象可以再現
zmrs163
級別: 家園�？�
精華主題: 0
發帖數量: 430 個
工控威望: 581 點
下載積分: 1797 分
在線時間: 350(小時)
注冊時間: 2017-06-12
最后登錄: 2026-03-03
查看zmrs163的 主題 / 回貼
8樓  發表于: 56天前
圖片：
然后大膽猜測和CJ指令的運行方式有關，翻閱手冊可以看到，如果子程序中存在RST 定時器，并不能通過CJ跳過RST指令的方式取消這種狀態，手冊內容如圖所示，Q的手冊沒有這個說明，應該不存在此機制
zmrs163
級別: 家園�？�
精華主題: 0
發帖數量: 430 個
工控威望: 581 點
下載積分: 1797 分
在線時間: 350(小時)
注冊時間: 2017-06-12
最后登錄: 2026-03-03
查看zmrs163的 主題 / 回貼
9樓  發表于: 56天前
圖片：
在程序前直接觸發M1，可以計時，所以結論就是圖3所說的，一開始的M1沒有ON導致RST T2導通，T2進入復位狀態，CJ跳過并不能使其跳出復位狀態，解答完畢
本帖最近評分記錄：
  • 下載積分:+1(千年老斌)
    零度浪子001
    級別: 探索解密
    精華主題: 0
    發帖數量: 51 個
    工控威望: 113 點
    下載積分: 1118 分
    在線時間: 27(小時)
    注冊時間: 2024-03-08
    最后登錄: 2026-03-03
    查看零度浪子001的 主題 / 回貼
    10樓  發表于: 56天前
    引用
    引用第8樓zmrs163于2026-01-06 16:09發表的  :
    然后大膽猜測和CJ指令的運行方式有關，翻閱手冊可以看到，如果子程序中存在RST 定時器，并不能通過CJ跳過RST指令的方式取消這種狀態，手冊內容如圖所示，Q的手冊沒有這個說明，應該不存在此機制



    這樣看，梯形圖才是王道啊。
    不簡單
    級別: 探索解密
    精華主題: 0
    發帖數量: 108 個
    工控威望: 173 點
    下載積分: 5813 分
    在線時間: 42(小時)
    注冊時間: 2021-05-13
    最后登錄: 2026-02-11
    查看不簡單的 主題 / 回貼
    11樓  發表于: 55天前
    IF 語句里面用定時器應該是有問題的，我在基恩士PLC里面也遇到過類似的情況。定時器挪出來就正常計時了。
    客服解釋是，IF語句每次結束后，定時器會自動重置。
    • «
