今天問采購才知道485模塊是在網上買的國產的，也不知道是不是國產模塊產品質量問題，準備買個正品模塊來試一下看是什么問題、、、

MODBUS通信中，主站發起通信請求，從站被動響應；從站不會主動發起通信請求。從你的例子中看出，你把PLC作為主站，PC機作為從站。
1、PLC使用RS指令的目的是，指定數據發送區和接收區。
2、PLC用邊沿觸發指令使M8122置1，M8122置1后PLC會自動把數據發送區的數據(通信報文)通過串口順序發送出去，用于發起對指定從站的通信請求。數據發送完畢后，M8122自動復位。因此通常用上升沿指令接[SET M8122]，一般不用M8122作其它事情。另外，發送的通信報文，要包含CRC校驗碼，需要使用CRC校驗碼指令，并同時使M8161置1。
3、從站收到主站的通信請求，檢查通信報文是否符合MODBUS協議，如果不符合協議要求，會向主站發送錯誤代碼，但有些錯誤不會回復任何數據，例如CRC校驗碼錯誤。如果通信報文符合MODBUS協議，從站響應主站請求，執行主站的請求，并發送應答的通信報文。這個應答的通信報文會存儲在RS指令指定的數據接收區中。
4、PLC作為主站接收完從站回復的數據后，M8123置1，M8123需要手動復位，為下一次接收數據做準備。PLC的M8123置1表示是主站接收完從站的回復數據，根據MODBUS通信協議，主站不會發送數據告訴從站，收到了回復數據。主站發送數據給從站，是向從站發起通信請求。

5、如果是PC機作為主站，PLC作為從站。則PLC既不需要使用RS指令，也不需要使用M8122和M8123，而是要設置一些參數，指定站號、通信速率、通信接口、MODBUS存儲器(線圈、輸入位元件、輸入寄存器、保持寄存器)尋址等。

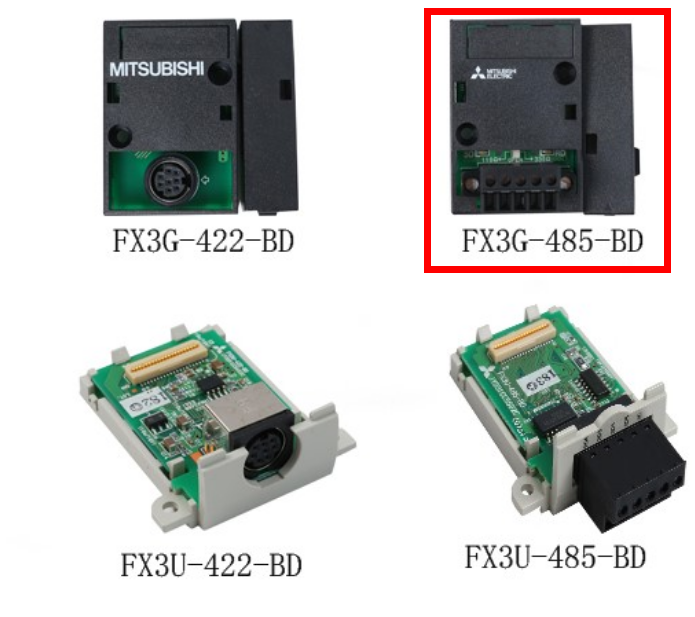

6、FX3U配備FX3U-385ADP-MB適配器作為主站，不使用RS指令、CRC校驗碼指令和M8122、M8123，而是使用ADPRW指令。7、FX3U的通信參數設置不使用D8120，如果用FX3U-485-BD，則是使用D8400、D8401、D8409-D8416。FX3G沒使用過，不清楚是用D8400、還是D8120。
