最近在學習三菱定位控制，現在遇到一個問題，目前硬件配置如下：
PLC：FX2N-32MR
定位模塊：FX2N-1PG-E
現在想驅動步進電機，但是電機無論如何都不工作，定位模塊上的FP和RP都能點亮，電機就是不工作，也不知道哪里出了問題，想請各位大俠幫忙指點下

自己去下載FX2N-1PG手冊，很詳細,太大了無法上傳

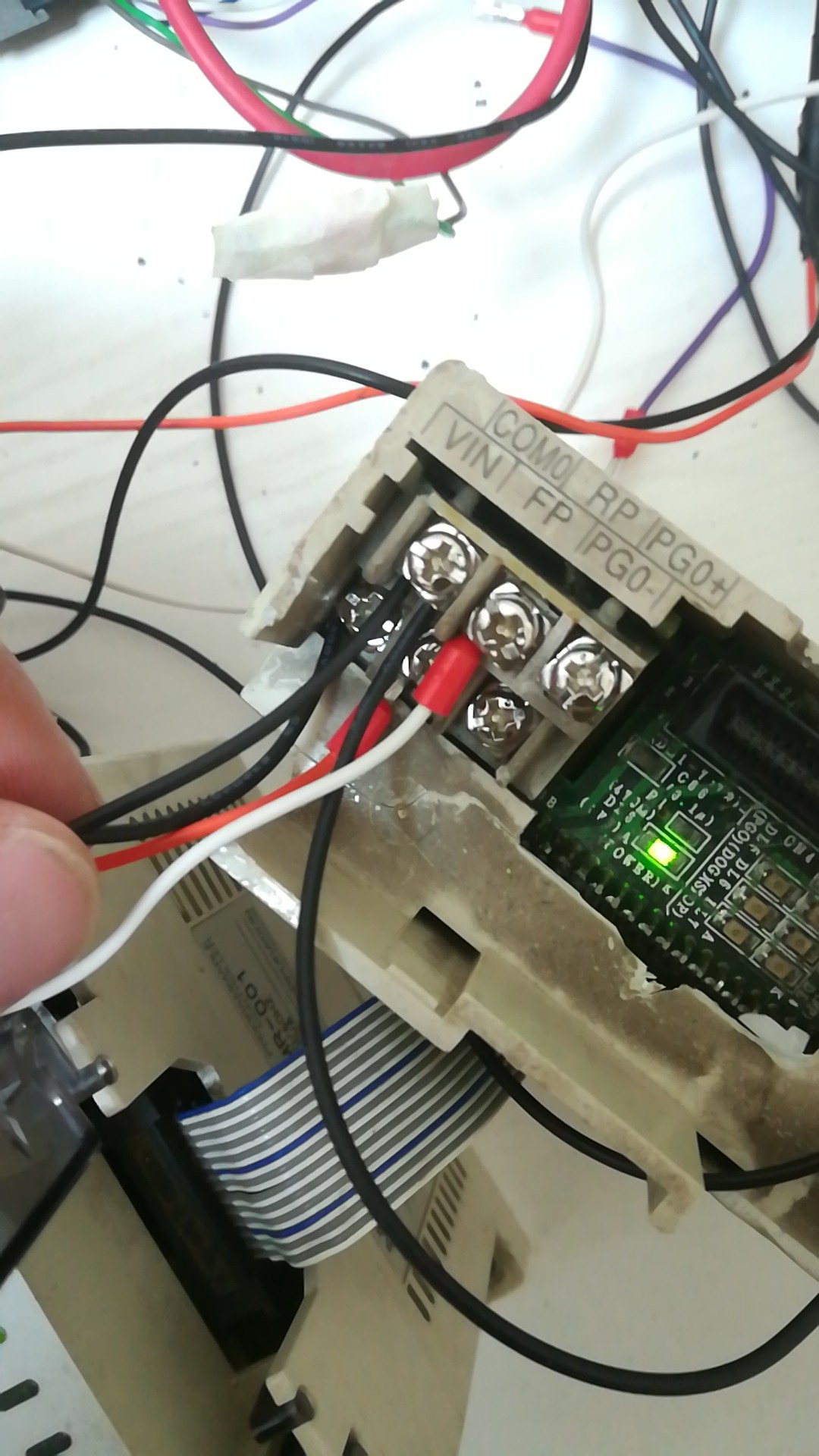

大俠，幫忙確認下我的硬件接線是否正確？
謝謝！

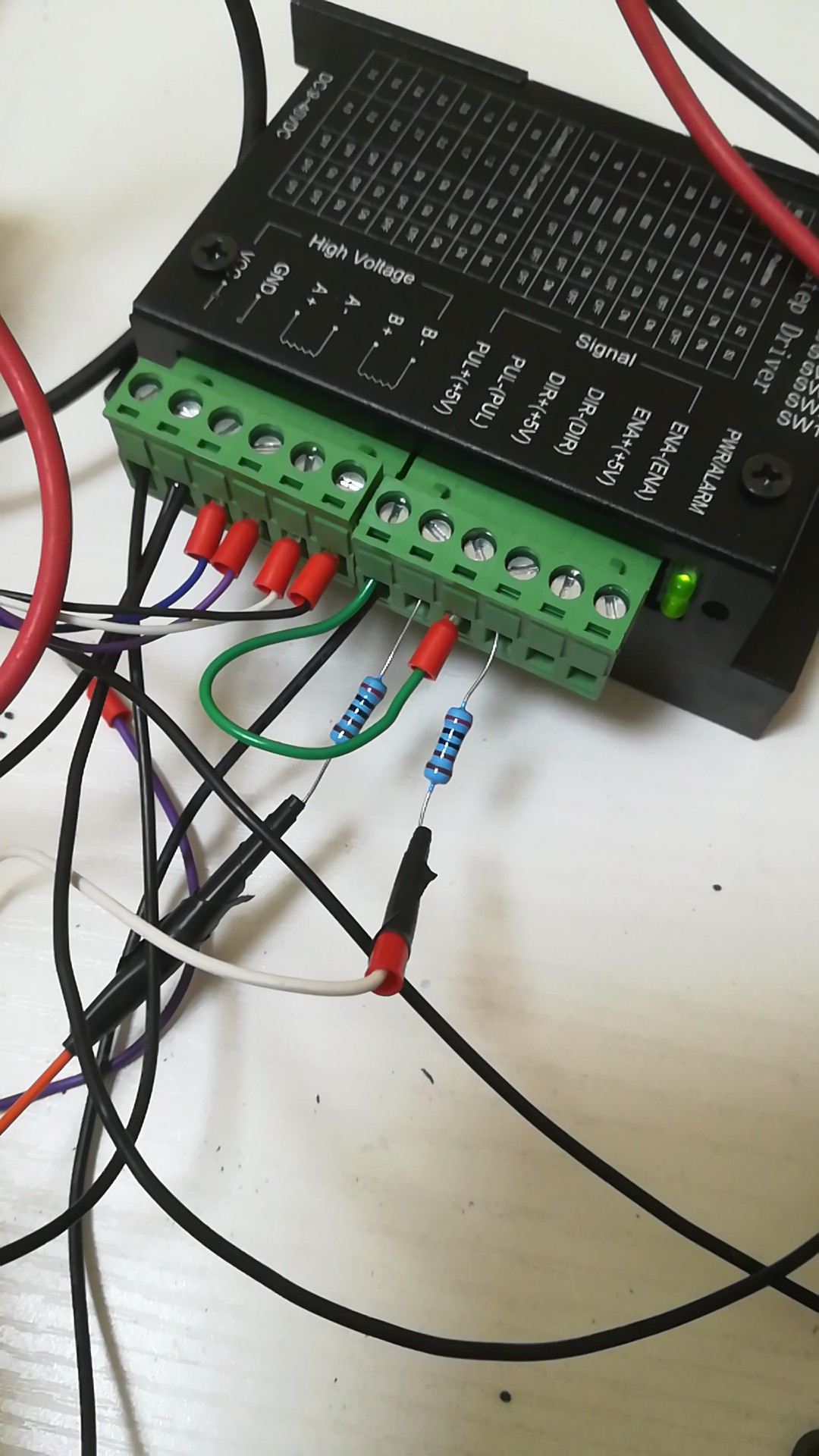

大俠，我想問下FX2N-1PG的FP和RP輸出后，要不要再串電阻再接到步進驅動器上？
謝謝！

1.定位模塊VIN和COM0接的是什麼信號？
2.當有脈衝輸出時驅動器PUL(+)(-)端是否有電壓存在？
以上僅僅針對你當前提供的信息所判斷

脈沖和方向信號要構成一個回路，電源要串進去的，一般步進加個2K電阻

好好看下手冊，可以雙脈沖，也可以脈沖加方向。手冊有樣例。
