jvckeyu
級別: 探索解密
精華主題: 0
發帖數量: 85 個
工控威望: 169 點
下載積分: 948 分
在線時間: 36(小時)
注冊時間: 2010-02-07
最后登錄: 2025-07-23
查看jvckeyu的 主題 / 回貼
樓主  發表于: 2010-11-30 13:14

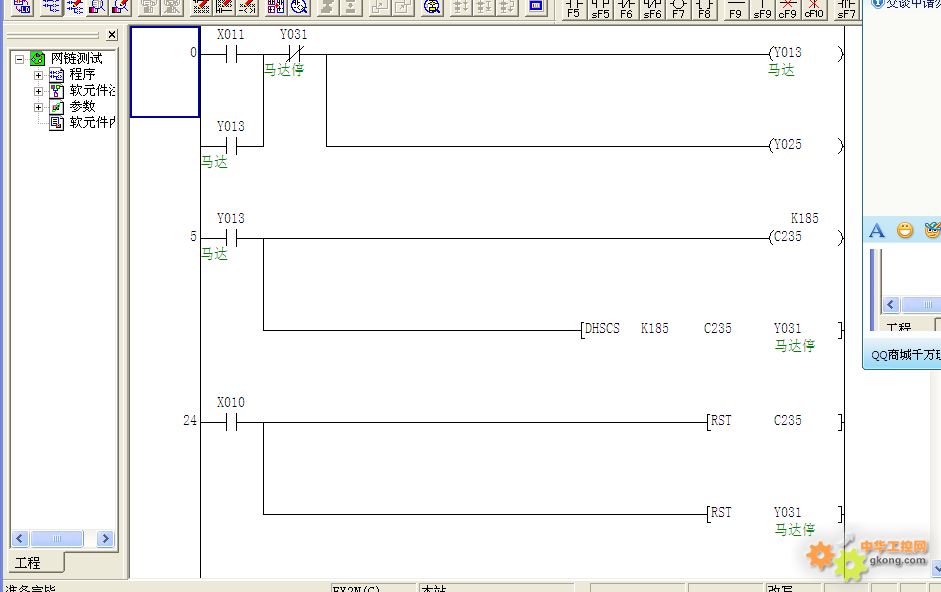

說明：圖中Y13和Y25分別是啟動馬達變頻器和馬達正轉，Y31變頻器控制馬達停止。馬達本身沒有制單元，由變頻器制動停車。

硬件：1.5KW馬達和變頻器一套，36孔轉盤（套在馬達上）、光電開關一套，

動作要求：通過馬達齒輪拖動一張工作臺，要求工作臺能在設定的數值停止

問題：經過多次用上圖程序測試，結果是每次馬達都可以在停止在設定數值，但工作臺實際位置不是每次都一樣，有時會超過，有時會不到，相差50到500毫米不等

請問各路高手這是為何？
[ 此帖被jvckeyu在2010-11-30 18:33重新編輯 ]
ymmfa
不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。
級別: 管理員

精華主題: 8 篇
發帖數量: 9734 個
工控威望: 8633 點
下載積分: 16877 分
在線時間: 5340(小時)
注冊時間: 2006-08-10
最后登錄: 2025-08-12
查看ymmfa的 主題 / 回貼
1樓  發表于: 2010-11-30 13:45
（一）
根據說明，Y13是馬達？Y25是變頻？
既然如此，為何又要分別控制兩者？難道在變頻與馬達間加了接觸器？如果這樣做會損壞變頻器的。
通常應該是把Y13接到變頻器正轉信號端子，Y25接到變頻器啟動信號端子。
（二）
為何梯形圖右下角有中華工控網的LOGO？
（三）
變頻器停止時不是馬上停止的，肯定有減速時間的。
即使僅僅馬達要停止（未用變頻情況），也會根據慣性有所移動的。
所以在要求較高的時候，這種情況使用步進電機更合適。
（四）
第5步那里，C235應該是對應X0接的光電開關吧？直覺上我認為用M8000代替Y13好一些。
此外，雖然HSCS相當于中斷處理，不受掃描周期影響，當C235等于185時Y31立即會輸出。但得下一個掃描周期的時候Y13和Y25才會因為Y31的接通而關閉。這會導致一定的誤差。誤差的大小與電機速度，PLC掃描周期長短有關系。使用中斷可能會好一些。
特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水
daizhi
一師一地一時一法
級別: VIP會員

精華主題: 0
發帖數量: 1470 個
工控威望: 1376 點
下載積分: 3901 分
在線時間: 2976(小時)
注冊時間: 2007-05-31
最后登錄: 2023-11-27
查看daizhi的 主題 / 回貼
2樓  發表于: 2010-11-30 13:47
任何物體都是有慣性的（常說的慣量）！從以上數據看出系統的慣量較大，因速度的不同而導致的停止位置變化。
所以，你需要矢量型的變頻器，并帶有制動單元！
控制方法，先預減速到特定的較低速度，這樣停止時的滑行是個較穩定的值，可將誤差控制在5mm以內！
heky
QQ 115525184 歡迎交流
級別: 略有小成
精華主題: 0
發帖數量: 59 個
工控威望: 228 點
下載積分: 441 分
在線時間: 92(小時)
注冊時間: 2009-02-16
最后登錄: 2023-12-19
查看heky的 主題 / 回貼
3樓  發表于: 2010-11-30 17:08
有問題啊 Y031 失電時，立馬將 Y013失電
如果  難道在變頻與馬達間加了接觸器？

這時馬達就是自由滑動了吧？所以你才會機械誤差 “相差50到500毫米不等” 這么離譜。

除非跟2樓所說，預定位置時減速，然后低速到位后停止，用段速就行。
http://fx1n-smart.taobao.com/  山寨PLC專賣
dc-jiang
級別: 略有小成
精華主題: 0
發帖數量: 71 個
工控威望: 243 點
下載積分: 1209 分
在線時間: 158(小時)
注冊時間: 2008-03-10
最后登錄: 2025-05-14
查看dc-jiang的 主題 / 回貼
4樓  發表于: 2010-11-30 18:09
沒有用過FX的，得學習一下了！
工控組態
工控組態
級別: 論壇先鋒
精華主題: 0
發帖數量: 251 個
工控威望: 1160 點
下載積分: 2945 分
在線時間: 327(小時)
注冊時間: 2009-09-03
最后登錄: 2025-08-10
查看工控組態的 主題 / 回貼
5樓  發表于: 2010-11-30 18:16
             樓主的情況，我曾經做過類似的控制，結合變頻器剎車控制，能把精度控制在5毫米以下！
jx_einstein
級別: 論壇先鋒
精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的 主題 / 回貼
6樓  發表于: 2010-12-03 17:29
我也做個類似的，可以先減速，低速后剎車。電機裝一個抱閘
guafa58
級別: 略有小成
精華主題: 0
發帖數量: 174 個
工控威望: 390 點
下載積分: 2918 分
在線時間: 302(小時)
注冊時間: 2010-10-28
最后登錄: 2025-08-10
查看guafa58的 主題 / 回貼
7樓  發表于: 2010-12-03 18:27
呵呵，用電磁離合器啊，要好很多吧，
相逢是緣2
級別: 略有小成
精華主題: 0
發帖數量: 57 個
工控威望: 222 點
下載積分: 679 分
在線時間: 73(小時)
注冊時間: 2009-02-24
最后登錄: 2024-05-24
查看相逢是緣2的 主題 / 回貼
8樓  發表于: 2010-12-03 21:45
用帶剎車的電機
yangbz2005
級別: 略有小成
精華主題: 0
發帖數量: 103 個
工控威望: 255 點
下載積分: 720 分
在線時間: 46(小時)
注冊時間: 2009-07-10
最后登錄: 2024-08-27
查看yangbz2005的 主題 / 回貼
9樓  發表于: 2010-12-24 21:53
學習一下！
楊陽
級別: 略有小成
精華主題: 0
發帖數量: 271 個
工控威望: 385 點
下載積分: 1999 分
在線時間: 43(小時)
注冊時間: 2010-10-03
最后登錄: 2015-12-06
查看楊陽的 主題 / 回貼
10樓  發表于: 2010-12-24 22:01
用電子剎車，
aa22284
級別: 略有小成
精華主題: 0
發帖數量: 189 個
工控威望: 323 點
下載積分: 1235 分
在線時間: 79(小時)
注冊時間: 2011-11-05
最后登錄: 2017-05-08
查看aa22284的 主題 / 回貼
11樓  發表于: 2011-11-12 21:51
各個是高手,學到了!!
  • «
