控制線路圖，要求：有二臺電機，先開第一臺電機延時一段時間后再開第二臺電機，當?shù)诙�臺電機啟動完后就關閉第一臺電機；停機時：先開第一臺電機延時一段時間后，再停第二臺電機，延時一段時間后再停第一臺電機。

應該要多個繼電器還有時間繼電器，具體說有點復雜

引用

引用樓主wen_xian_jun于2010-11-27 14:12發表的 二次控制線路圖 :
控制線路圖，要求：有二臺電機，先開第一臺電機延時一段時間后再開第二臺電機，當?shù)诙�臺電機啟動完后就關閉第一臺電機；停機時：先開第一臺電機延時一段時間后，再停第二臺電機，延時一段時間后再停第一臺電機。

停機前，二臺電機不動？樓主說要二次控制線路圖，不知道是要PLC的還是要時間繼電器等搭出來的？

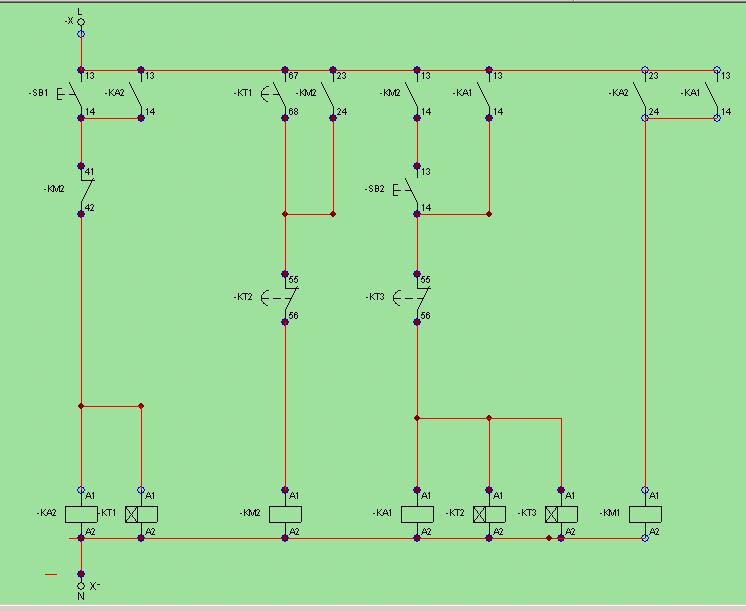

看圖SB1為啟動按鈕，SB2為停止按鈕，KM1為第一臺電機，KM2為第二臺電機，KT3>KT2

二臺電機，開機：先開第一臺電機延時一段時間后再開第二臺電機，當?shù)诙�臺電機啟動完后就關閉第一臺電機，第二臺電機繼續運行；
停機時：先再次打開第一臺電機延時一段時間后，再停第二臺電機，延時一段時間后再停第一臺電機（至次全部停止）。

PLC控制或繼電器與時間繼電器的都行。

其實這個挺簡單的，樓主如果有心從事電氣這一塊的話，最好還是自己考慮好了

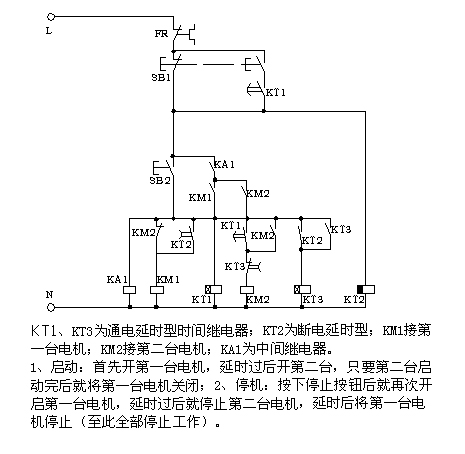

謝謝三樓，雖然控制要求我有點沒說很明白，但從圖上看已經達到這個效果，另外我自己也畫了一張，請各位指點一下，是不是也可以行得通，能夠達到控制要求。謝謝各位。

KT3線圈上面的KT2與KT3常開觸點為瞬時動作的觸點。

三樓師傅發的這張圖片，我有個小小的疑問：如果當操作員平時不按啟動按鈕的時候，無意中按了停止按鈕，是不是電機會重新啟動呀？要讓這個安全因素消除就好。

這個用PLC步進指令就好了，不復雜

可以畫

6樓這個圖片，發錯了，好像有點問題，我現在重新發一張上來看，請各位指教。至于用PLC控制，這個老板肯定不讓，投資大了不會出這個錢的，能用最簡單的方法最低的成本那才是最好的。用PLC對于個體戶私營企業來說有點浪費。謝謝大家！如有更好的方法請指出。
