題目是這樣的，一個常開按鈕，一個時間繼電器，N個中間繼電器！
要達到的目的是 1  按第一下按鈕，一直輸出。
               2  按第二下按鈕，輸出閃爍。
               3  按第三下按鈕，輸出停止。
          附件帶答案，用三菱編程軟件編寫，可以轉化成機械電路。  供大家參考
                特此注明這是一個機械電路！請大家不要走捷徑，利用PLC的方便指令！我只是不會使用畫圖軟件才寫成梯形圖的！請大家不要侮辱自己的智商！


  這個是我花了一個小時做出來的，因為這題難點在于一個按鈕三種方式的切換。樓主沒要求閃爍的方式，閃爍部分我就簡單的做了。樓主看一下可以不

引用

引用第25樓hjx于2010-11-16 22:40發(fā)表的  :

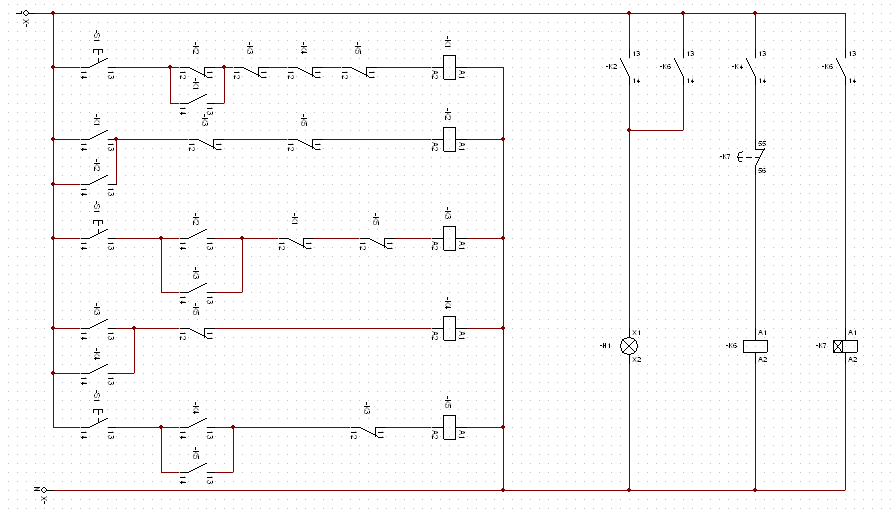

可以用傳統繼電器線路解決。畫啦一個線路圖，樓主看看行嗎

你這個肯定不行，你沒考慮到如果按下時間長了你的狀態(tài)就會切換。
