流浪小草
級別: 正式會員
精華主題: 0
發帖數量: 17 個
工控威望: 88 點
下載積分: 1383 分
在線時間: 62(小時)
注冊時間: 2019-06-14
最后登錄: 2025-03-06
查看流浪小草的 主題 / 回貼
樓主  發表于: 2025-02-22 20:53
土路子出身沒搞過電氣設計說明這些，碰到一個甲方需要像設計院一樣出電氣圖，有沒有大佬有例子的跪求一個怎么樣出圖比較規范。
gkrjy_w
級別: 探索解密
精華主題: 0
發帖數量: 94 個
工控威望: 120 點
下載積分: 257 分
在線時間: 11(小時)
注冊時間: 2025-01-13
最后登錄: 2025-08-15
查看gkrjy_w的 主題 / 回貼
1樓  發表于: 2025-02-24 09:17
這么正規的甲方都被你這個土路子搞定了，看來你也不是一般炮兒啊。電氣設計說明這么正規的東西沒寫過，正常人誰寫這個啊
中文就中文
級別: 探索解密
精華主題: 0
發帖數量: 148 個
工控威望: 178 點
下載積分: 6988 分
在線時間: 153(小時)
注冊時間: 2024-11-13
最后登錄: 2025-08-27
查看中文就中文的 主題 / 回貼
2樓  發表于: 2025-02-24 10:55
隨便寫，反正也沒人看這些東西。
選擇性智障
級別: 略有小成
精華主題: 0
發帖數量: 183 個
工控威望: 331 點
下載積分: 112 分
在線時間: 290(小時)
注冊時間: 2019-05-27
最后登錄: 2025-08-28
查看選擇性智障的 主題 / 回貼
3樓  發表于: 2025-02-24 11:02
你先提供一版你能提供的，然后客戶會提要求，按他的要求整改，正常規范的圖紙：原理圖、端子圖表、安裝布局圖、線束定義都要有的，但是一般做項目給下面安裝的都不弄這些，只有甲方才會需要這些留檔，一般是項目結束慢慢搞。
hingmau
級別: 略有小成
精華主題: 0
發帖數量: 124 個
工控威望: 266 點
下載積分: 2538 分
在線時間: 123(小時)
注冊時間: 2024-11-23
最后登錄: 2025-08-29
查看hingmau的 主題 / 回貼
4樓  發表于: 2025-02-24 11:09
給你個特斯拉EPLAN電氣圖紙和結構標準

描述：特斯拉EPLAN電氣制圖標準
附件： TS-0010915 EPLAN Drawing and Structure Standards (Chinese)EPLAN 電氣圖紙和結構標準.pdf (1269 K) 下載次數:163
本帖最近評分記錄：
  • 下載積分:+5(weisongyuan) 正能量
  • 下載積分:+5(zq123666) 好貼好貼！
    • 川崎機器人S級代理，川崎機器人/OTC機器人焊接，激光三維切，激光焊，火焰切，搬運等應用,非標定制，專機設備定制。
    hingmau
    級別: 略有小成
    精華主題: 0
    發帖數量: 124 個
    工控威望: 266 點
    下載積分: 2538 分
    在線時間: 123(小時)
    注冊時間: 2024-11-23
    最后登錄: 2025-08-29
    查看hingmau的 主題 / 回貼
    5樓  發表于: 2025-02-24 11:13

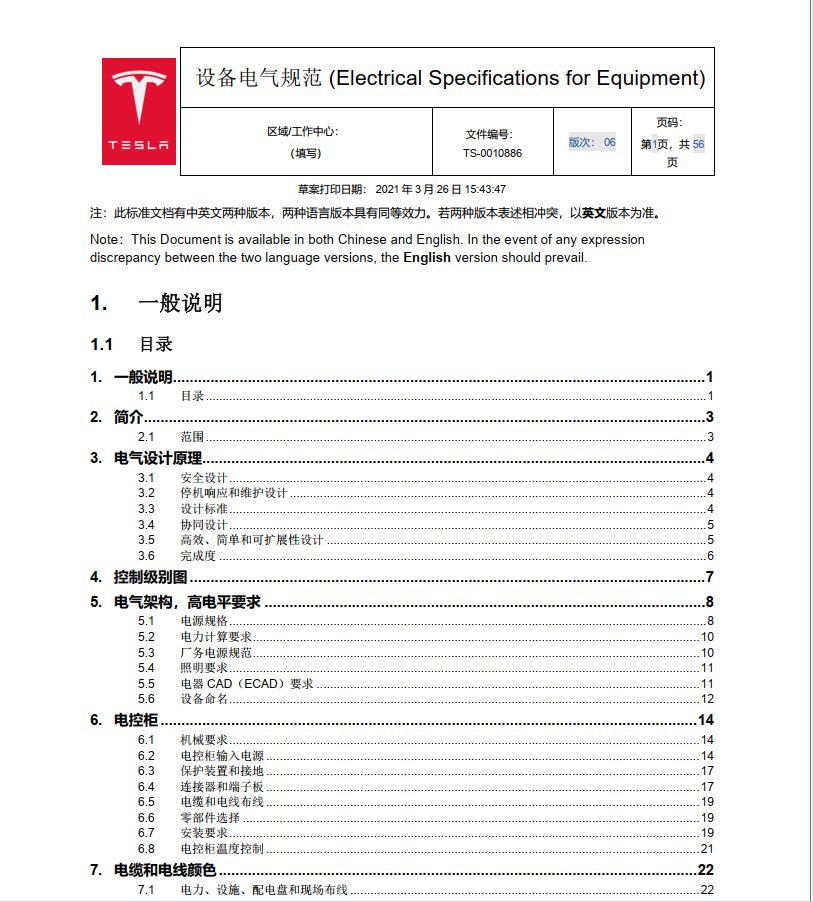

    這是設備電氣規范 設備電氣規范

    本帖最近評分記錄：
  • 下載積分:+5(有魚丶) 感謝分享！
  • 下載積分:+5(weisongyuan) 評分是尊重
  • 下載積分:+5(zq123666) 感謝分享！
    • 川崎機器人S級代理，川崎機器人/OTC機器人焊接，激光三維切，激光焊，火焰切，搬運等應用,非標定制，專機設備定制。
    肥肥的瘦子
    目前做后端，搞搞新能源換電。
    級別: 工控俠客
    精華主題: 0
    發帖數量: 256 個
    工控威望: 2404 點
    下載積分: 2925 分
    在線時間: 40(小時)
    注冊時間: 2020-02-28
    最后登錄: 2025-08-21
    查看肥肥的瘦子的 主題 / 回貼
    6樓  發表于: 2025-02-24 15:01
    樓上的老兄可以。
    如果可以重來，搞不好還不如現在，人的性格決定了太多東西，比如懶，真的治不好。
    wuxihua88
    級別: 略有小成
    精華主題: 0
    發帖數量: 81 個
    工控威望: 249 點
    下載積分: 917 分
    在線時間: 246(小時)
    注冊時間: 2007-03-27
    最后登錄: 2025-08-20
    查看wuxihua88的 主題 / 回貼
    7樓  發表于: 2025-02-24 21:01
    真的不錯
    wayne001
    級別: 略有小成
    精華主題: 0
    發帖數量: 102 個
    工控威望: 399 點
    下載積分: 710 分
    在線時間: 69(小時)
    注冊時間: 2021-11-19
    最后登錄: 2025-08-26
    查看wayne001的 主題 / 回貼
    8樓  發表于: 2025-02-25 08:31
    引用
    引用第3樓選擇性智障于2025-02-24 11:02發表的  :
    你先提供一版你能提供的，然后客戶會提要求，按他的要求整改，正常規范的圖紙：原理圖、端子圖表、安裝布局圖、線束定義都要有的，但是一般做項目給下面安裝的都不弄這些，只有甲方才會需要這些留檔，一般是項目結束慢慢搞。

    這位老兄說得對
    wang620
    級別: 略有小成
    精華主題: 0
    發帖數量: 169 個
    工控威望: 215 點
    下載積分: 5522 分
    在線時間: 107(小時)
    注冊時間: 2021-04-27
    最后登錄: 2025-07-26
    查看wang620的 主題 / 回貼
    9樓  發表于: 2025-02-25 11:52
    先頂后下
    weisongyuan
    永遠年輕
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 619 個
    工控威望: 10255 點
    下載積分: 11671 分
    在線時間: 517(小時)
    注冊時間: 2013-08-13
    最后登錄: 2025-08-30
    查看weisongyuan的 主題 / 回貼
    10樓  發表于: 2025-02-26 14:03

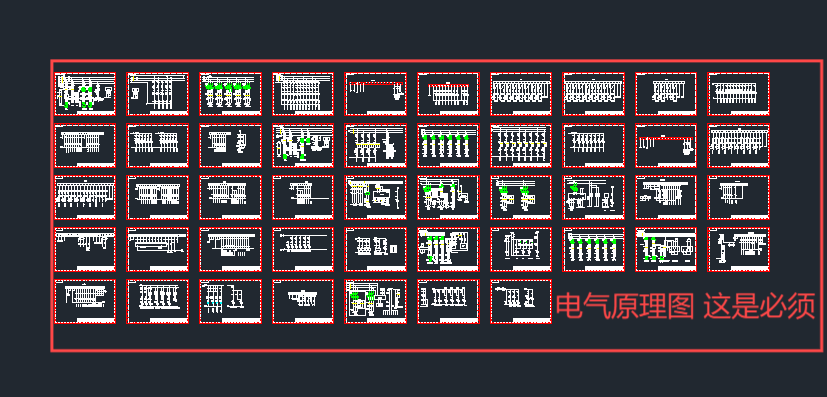

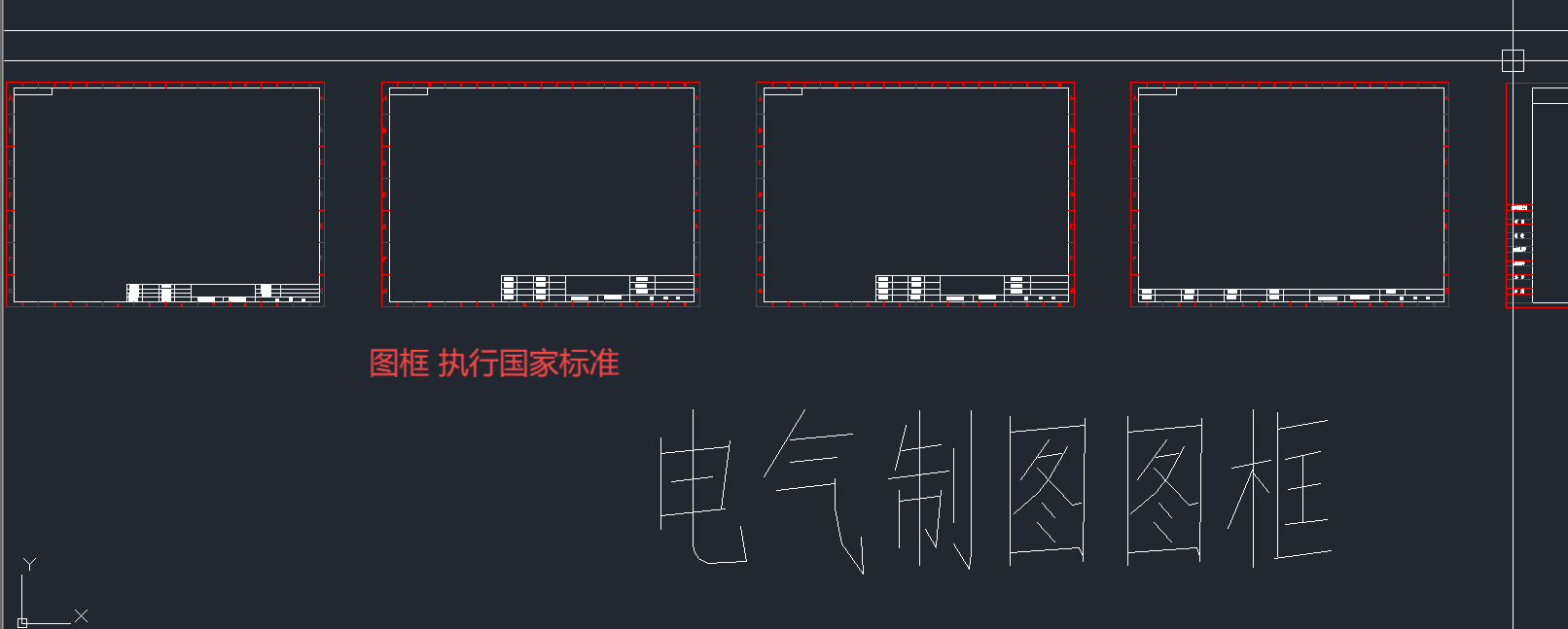

    糟老頭 原來在塑料設備公司做過設計  知道一點點。首先你要有電氣原理圖，這是最基本的，也是甲方必須要的，當然更是你自己裝配的依據，要看 設備復雜程度以及甲方是不是需要如果需要可以有（也可以沒有）接線圖、電器元件布置圖（這個沒有什么大的作用，只是在你設備廠使用的多，為了整齊劃一，柜子組裝好了基本沒有用，設備比較復雜柜子較多也是必須）
    再就是《XXXXXX設備安全操作使用說明書》這個是對設備具體操作，多講一些安全注意事項，可以吹一點，就是高大上，不要管是不是實用。一般這種東西操作工不會看的，只是甲方存檔用。對于操作流程復述一遍即可，因為現場調試還是你，所以操作工不會看這些。
    永遠年輕
    weisongyuan
    永遠年輕
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 619 個
    工控威望: 10255 點
    下載積分: 11671 分
    在線時間: 517(小時)
    注冊時間: 2013-08-13
    最后登錄: 2025-08-30
    查看weisongyuan的 主題 / 回貼
    11樓  發表于: 2025-02-26 14:34

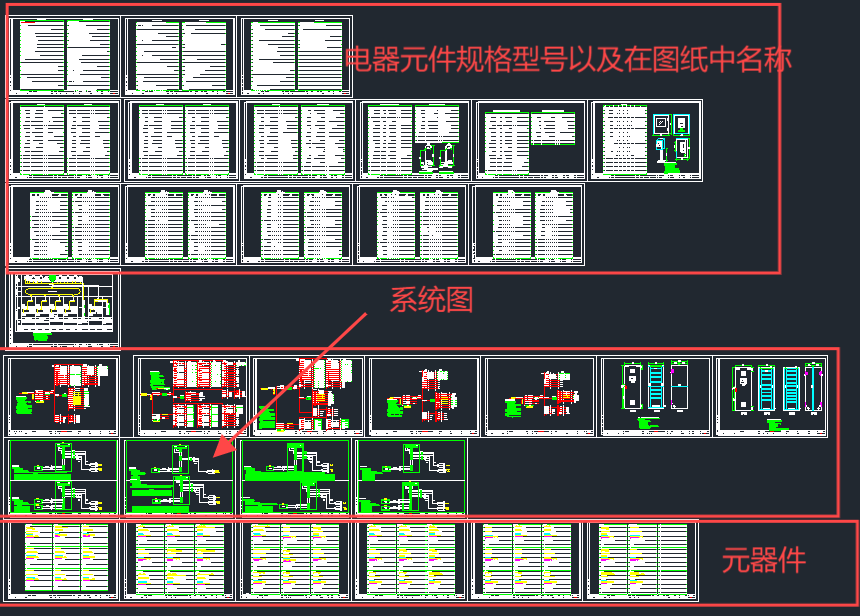

    沒事發給你一條生產線 需要的東西可以作為參考


    不求有功但求無過
    本帖最近評分記錄：
  • 下載積分:+5(hingmau) 熱心助人！
    • 永遠年輕
