我進給電機絲距10.00mm，旋轉電機與進給細分比一樣。
假設攻牙0.5mm，那么旋轉電機的速度是進給的20倍，發的脈沖量也是20倍，
假設攻牙1.0mm，那么旋轉電機的速度是進給的10倍，發的脈沖量也是10倍，
兩者同時啟動，理論上是沒問題的吧，理論上同時啟動也會同時停止。
現在我這樣弄好之后，絲距1.0mm以上的問題不大，1.0mm以下的攻出來牙不對的，想破腦袋也想不通問題在哪里。而且反轉回來停機的時候，進給電機已經停了，旋轉電機還轉了零點幾秒。

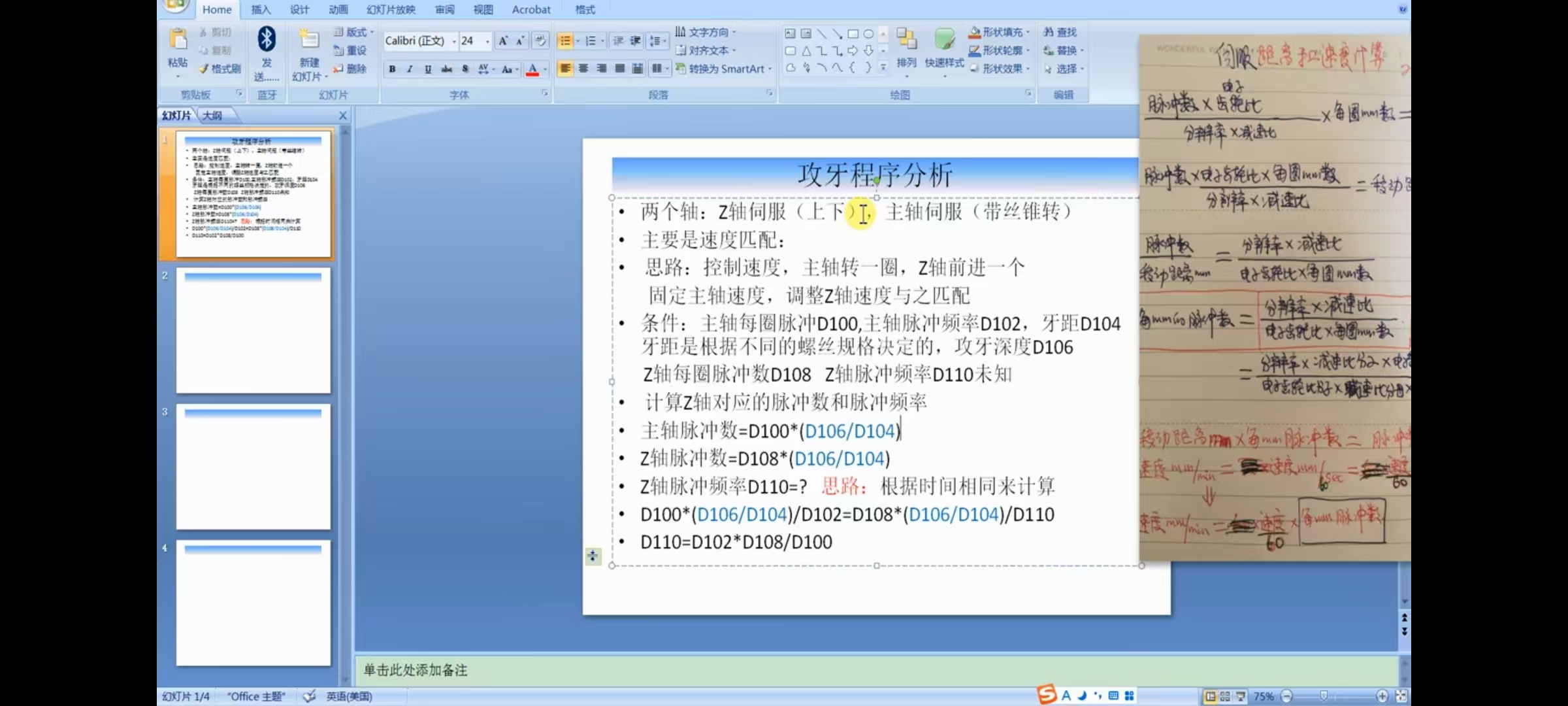

看看這個思路應該可以

這個好像不對的啊。
D100 主軸每圈脈沖 設1000，主軸脈沖頻率D102 設1000，牙距D104 設0.5mm，攻牙深度D106 設10mm。
Z軸每圈脈沖數D108也設1000，頻率D110未知。

主軸脈沖數=1000*10/0.5=20000。
Z軸脈沖數=1000*10/0.5=20000。
Z軸脈沖頻率=1000*1000/1000=1000。

結果就是主軸和Z軸走相同的距離，用相同的速度，這能攻出來牙的啊。

引用

引用第1樓卓發智能于2024-08-23 09:56發表的  :
[attachment=302525] 看看這個思路應該可以

這個好像不對的啊。
D100 主軸每圈脈沖 設1000，主軸脈沖頻率D102 設1000，牙距D104 設0.5mm，攻牙深度D106 設10mm。
Z軸每圈脈沖數D108也設1000，頻率D110未知。

主軸脈沖數=1000*10/0.5=20000。
Z軸脈沖數=1000*10/0.5=20000。
Z軸脈沖頻率=1000*1000/1000=1000。

結果就是主軸和Z軸走相同的距離，用相同的速度，這能攻出來牙的啊。

假設Z軸一圈行程=1mm, 要攻1mm的牙，則主軸速度=Z軸速度，要攻0.5mm的牙，則主軸速度=2*Z軸速度。Z軸位置模式，主軸速度模式，Z軸運動時，主軸運動，Z軸停止時，主軸停止。

引用

引用第3樓fzlkui于2024-08-23 16:50發表的  :

這個好像不對的啊。
D100 主軸每圈脈沖 設1000，主軸脈沖頻率D102 設1000，牙距D104 設0.5mm，攻牙深度D106 設10mm。
Z軸每圈脈沖數D108也設1000，頻率D110未知。

.......

這個公式可是驗證過的，我都是用這個公式做了很多臺攻牙機的，仔細研究下攻牙工藝，好好理解下公式的意思吧。

用電子凸輪應該簡單吧

兩軸直線插補 計算主軸旋轉圈數即可

都是大神啊

不支持啊，這個型號plc直線插補都不支持，不然就不會這么搞了

引用

引用第6樓hgz284631157于2024-08-23 19:59發表的  :
用電子凸輪應該簡單吧

速度是倍率想到了，一個用位置模式一個用速度模式沒想到。兩者都用位置模式了，搞死了，哈哈哈哈，有空試一下

引用

引用第4樓ren1823于2024-08-23 17:51發表的  :
假設Z軸一圈行程=1mm, 要攻1mm的牙，則主軸速度=Z軸速度，要攻0.5mm的牙，則主軸速度=2*Z軸速度。Z軸位置模式，主軸速度模式，Z軸運動時，主軸運動，Z軸停止時，主軸停止。

引用

引用第10樓fzlkui于2024-08-28 10:25發表的  :
速度是倍率想到了，一個用位置模式一個用速度模式沒想到。兩者都用位置模式了，搞死了，哈哈哈哈，有空試一下

是的，二個軸都是位置模式的。
