各位前輩請教一個控制程序

目前手頭上有五顆水泵馬達分別五臺變頻器控制
我的控制需求如下  請問該如何編寫PLC程序比較適合呢?


1.    每次開啟時均開啟其中1、2、3、4馬達 聽機后下次開啟則是2、3、4、5馬達依此下去循環
2.    變頻控制則是當溫差小于設定值則降頻、反之則增頻，若是降頻至30Hz時溫差仍是小于設定值時則是關閉第一臺而其他臺則是根據溫差判斷是否增頻以此類推下去

請各位前輩不吝指導  謝謝  最好是三菱或是永宏的程序  不然小弟看不懂

移位指令不行？

PROGRAM Main_PRG
VAR
        iMotor: ARRAY[1..10] OF INT := [15,30,29,27,23];
    iOutPut : INT;
    iMotorCmd : INT := 1;
    iMotorSts : INT;
    bStartBtn: BOOL;
    bStopBtn: BOOL;
    RT: ARRAY[1..5] OF R_TRIG;
END_VAR

RT[1](CLK := bStopBtn);
RT[2](CLK := bStartBtn);
IF RT[1].Q THEN
    IF iMotorCmd <5 THEN
        iMotorCmd := iMotorCmd + 1;
    ELSE
        iMotorCmd := 1;
    END_IF
    iOutPut := 0;
END_IF
IF RT[2].Q THEN
    IF iMotorCmd >= 1 AND iMotorCmd <= 5 THEN
        iOutPut := iMotor[iMotorCmd];
        iMotorSts := iMotorCmd;
    ELSE
        iMotorSts := 0;
        iOutPut := 0;
    END_IF
END_IF

引用

引用第2樓二當家的于2020-11-17 19:17發表的  :
PROGRAM Main_PRG
VAR
        iMotor: ARRAY[1..10] OF INT := [15,30,29,27,23];
    iOutPut : INT;
    iMotorCmd : INT := 1;
.......

先感謝二當家的幫忙
但是這語言 我有點看不懂

不知道是否可以使用階梯圖呢?

只有5種情況用加一指令就行

別的條件加上就行。

高手，學習了

引用

引用第5樓荏苒幾盈虛于2020-11-18 08:27發表的  :
別的條件加上就行。

感謝前輩指導  受教了

引用

引用第5樓荏苒幾盈虛于2020-11-18 08:27發表的  :
別的條件加上就行。

前輩 請教一下 那下面這個條件要怎么編寫會比較適合呢?
再麻煩您幫幫忙

非常感謝您

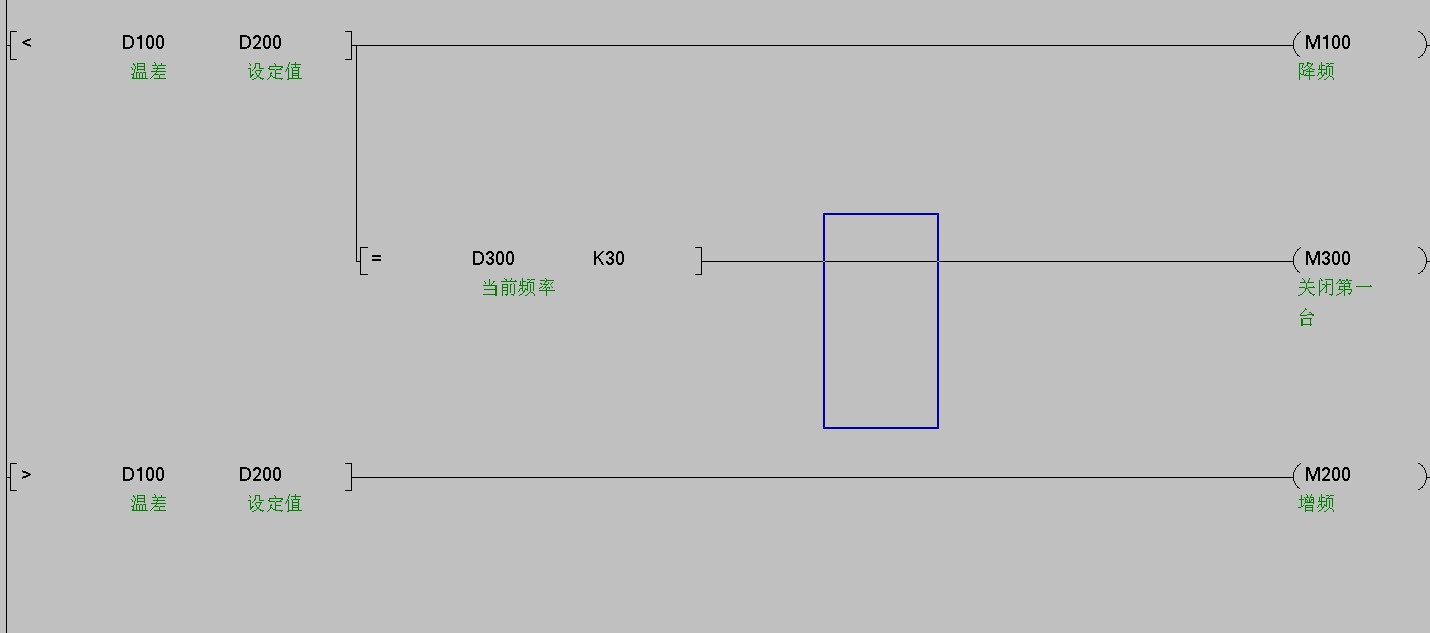

2.    變頻控制則是當溫差小于設定值則降頻、反之則增頻，若是降頻至30Hz時溫差仍是小于設定值時則是關閉第一臺而其他臺則是根據溫差判斷是否增頻以此類推下去

數值代入進去

引用

引用第9樓荏苒幾盈虛于2020-11-18 11:34發表的  :
數值代入進去

真的很感謝前輩的幫忙 我受教很多
但是我有五種不同模式啟動的馬達
怎樣去判別該關哪一臺呢??

呵呵  估計得全部幫忙寫完才行
