樓主  發表于: 2020-07-06 22:19
各位大神  我需要一個這樣的控制回路
    按下按鈕 時間繼電器1開始計時10秒，10秒到后時間繼電器2開始計時5秒  5秒到后時間繼電器1時間繼電器2斷電，需重新按下按鈕  開始上述循環，
哪位大神幫忙解答下，     需注意時間繼電器機械延時
zhangweiwei
級別: 略有小成
精華主題: 0
發帖數量: 193 個
工控威望: 361 點
下載積分: 949 分
在線時間: 191(小時)
注冊時間: 2008-11-18
最后登錄: 2024-12-17
查看zhangweiwei的 主題 / 回貼
1樓  發表于: 2020-07-06 22:30
引用
引用樓主xulin_xy于2020-07-06 22:19發表的 兩只時間繼電器控制回路 :
各位大神  我需要一個這樣的控制回路
    按下按鈕 時間繼電器1開始計時10秒，10秒到后時間繼電器2開始計時5秒  5秒到后時間繼電器1時間繼電器2斷電，需重新按下按鈕  開始上述循環，
哪位大神幫忙解答下，     需注意時間繼電器機械延時

選用JS48S就行
哇咔咔
人生似海，命運如舟，機遇如波濤般起浮不定，在關鍵的時候，自己
級別: 家園常客
精華主題: 0
發帖數量: 398 個
工控威望: 932 點
下載積分: 28265 分
在線時間: 383(小時)
注冊時間: 2020-04-26
最后登錄: 2025-11-13
查看哇咔咔的 主題 / 回貼
2樓  發表于: 2020-07-07 08:18
按鈕按下，自鎖一下為繼電器1上電，繼電器1 的常開觸點為繼電器2供電，繼電器2的常閉觸點串在自鎖中
xulin_xy
級別: 探索解密
精華主題: 0
發帖數量: 75 個
工控威望: 181 點
下載積分: 856 分
在線時間: 46(小時)
注冊時間: 2017-12-23
最后登錄: 2025-12-06
查看xulin_xy的 主題 / 回貼
3樓  發表于: 2020-07-07 09:21
引用
引用第2樓哇咔咔于2020-07-07 08:18發表的  :
按鈕按下，自鎖一下為繼電器1上電，繼電器1 的常開觸點為繼電器2供電，繼電器2的常閉觸點串在自鎖中

可以大楷幫畫一下嗎、？
xulin_xy
級別: 探索解密
精華主題: 0
發帖數量: 75 個
工控威望: 181 點
下載積分: 856 分
在線時間: 46(小時)
注冊時間: 2017-12-23
最后登錄: 2025-12-06
查看xulin_xy的 主題 / 回貼
4樓  發表于: 2020-07-07 09:22
引用
引用第1樓zhangweiwei于2020-07-06 22:30發表的  :

選用JS48S就行

好像不行哦  這款   只有復位和暫停
nightblueblu
道阻且長，窮且益堅。
級別: 論壇先鋒
精華主題: 0
發帖數量: 1050 個
工控威望: 1871 點
下載積分: 309 分
在線時間: 1165(小時)
注冊時間: 2017-02-09
最后登錄: 2025-10-14
查看nightblueblu的 主題 / 回貼
5樓  發表于: 2020-07-07 10:19
DH48S-2Z
隨便搭，如二樓所說
Your happiness is everything.
xulin_xy
級別: 探索解密
精華主題: 0
發帖數量: 75 個
工控威望: 181 點
下載積分: 856 分
在線時間: 46(小時)
注冊時間: 2017-12-23
最后登錄: 2025-12-06
查看xulin_xy的 主題 / 回貼
6樓  發表于: 2020-07-07 11:45
引用
引用第5樓nightblueblu于2020-07-07 10:19發表的  :
DH48S-2Z
隨便搭，如二樓所說

大神能給個圖嗎、？
哇咔咔
人生似海，命運如舟，機遇如波濤般起浮不定，在關鍵的時候，自己
級別: 家園常客
精華主題: 0
發帖數量: 398 個
工控威望: 932 點
下載積分: 28265 分
在線時間: 383(小時)
注冊時間: 2020-04-26
最后登錄: 2025-11-13
查看哇咔咔的 主題 / 回貼

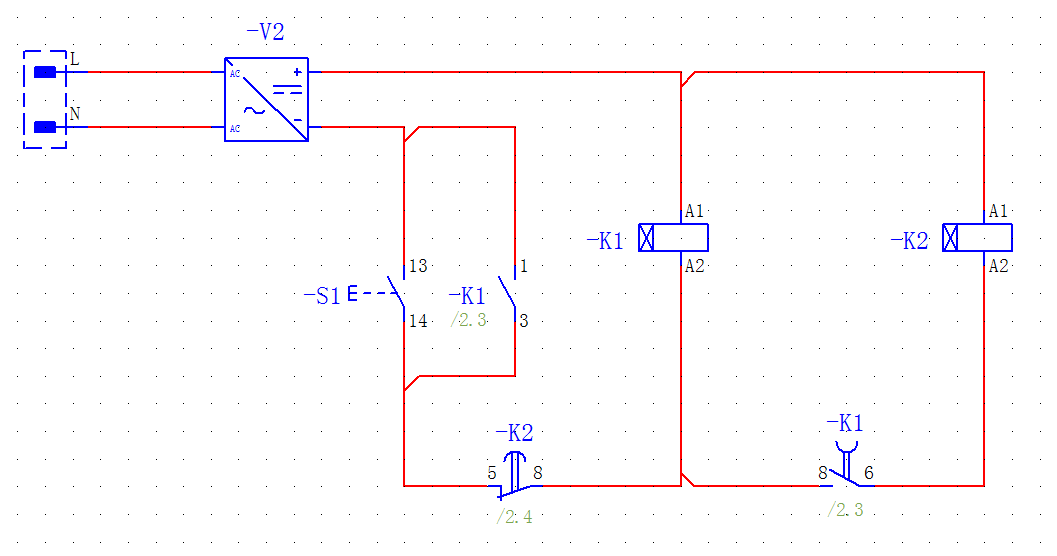

7樓  發表于: 2020-07-07 15:40

本帖最近評分記錄：
  • 下載積分:+3(xulin_xy) 熱心助人！
    哇咔咔
    人生似海，命運如舟，機遇如波濤般起浮不定，在關鍵的時候，自己
    級別: 家園常客
    精華主題: 0
    發帖數量: 398 個
    工控威望: 932 點
    下載積分: 28265 分
    在線時間: 383(小時)
    注冊時間: 2020-04-26
    最后登錄: 2025-11-13
    查看哇咔咔的 主題 / 回貼
    8樓  發表于: 2020-07-07 15:41
    引用
    引用第7樓哇咔咔于2020-07-07 15:40發表的  :
    [attachment=245194]


    AH3-3時間繼電器
    xulin_xy
    級別: 探索解密
    精華主題: 0
    發帖數量: 75 個
    工控威望: 181 點
    下載積分: 856 分
    在線時間: 46(小時)
    注冊時間: 2017-12-23
    最后登錄: 2025-12-06
    查看xulin_xy的 主題 / 回貼
    9樓  發表于: 2020-07-08 21:31
    引用
    引用第7樓哇咔咔于2020-07-07 15:40發表的  :
    [attachment=245194]

    謝謝
    qinchenglim
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1179 個
    工控威望: 1326 點
    下載積分: 3951 分
    在線時間: 740(小時)
    注冊時間: 2009-06-09
    最后登錄: 2025-11-27
    查看qinchenglim的 主題 / 回貼
    10樓  發表于: 2020-07-08 21:48
    用雙調計時器都可以實現這樣的功能，市面上多的很，到電子市場很好找
    xulin_xy
    級別: 探索解密
    精華主題: 0
    發帖數量: 75 個
    工控威望: 181 點
    下載積分: 856 分
    在線時間: 46(小時)
    注冊時間: 2017-12-23
    最后登錄: 2025-12-06
    查看xulin_xy的 主題 / 回貼
    11樓  發表于: 2020-07-09 08:10
    引用
    引用第10樓qinchenglim于2020-07-08 21:48發表的  :
    用雙調計時器都可以實現這樣的功能，市面上多的很，到電子市場很好找

    好的   謝謝哈
