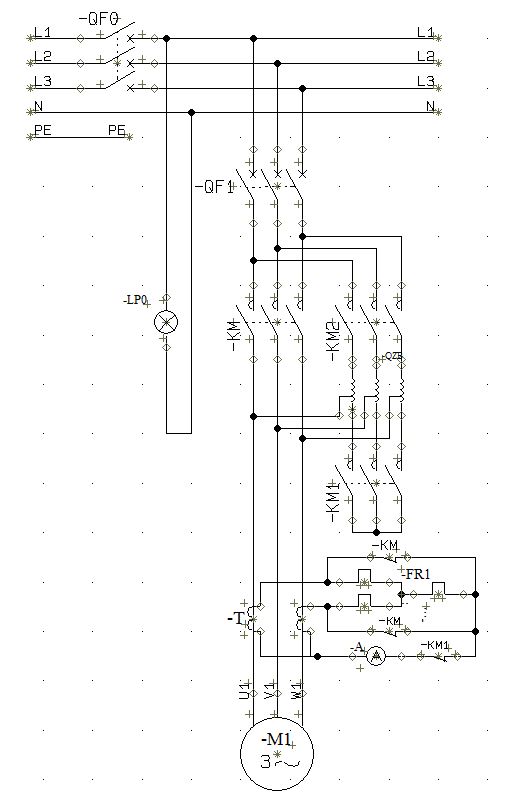

今天提交一份電路進行審核，結果被退回來了，電路如圖

退回的理由是‘當KM1吸合的時候會造成電流互感器二次側開路’ ，請教各位大俠，有這個風險嗎？

sjbandmm

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 248 個
工控威望: 418 點
下載積分: 1009 分
在線時間: 173(小時)
注冊時間: 2008-08-23
最后登錄: 2025-08-08
查看sjbandmm的主題 / 回貼

1樓發表于: 2019-10-07 17:39

只看該作者 | 小中大

電流互感器二次不允許開路，電壓互感器不允許短路，這是常識。如果要防止電流沖擊電流表，可以用接觸器短路二次側，不能開路。

lvpretend

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1266 個
工控威望: 1436 點
下載積分: 3703 分
在線時間: 324(小時)
注冊時間: 2015-07-20
最后登錄: 2025-02-25
查看lvpretend的主題 / 回貼

2樓發表于: 2019-10-07 22:45

只看該作者 | 小中大

會的。
直接把這個輔助觸點取消掉就行了，如果電流表不放心，那利用KM把電流表也短接了。

qinchenglim

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1220 個
工控威望: 1321 點
下載積分: 3940 分
在線時間: 739(小時)
注冊時間: 2009-06-09
最后登錄: 2025-07-22
查看qinchenglim的主題 / 回貼

3樓發表于: 2019-10-08 08:16

只看該作者 | 小中大

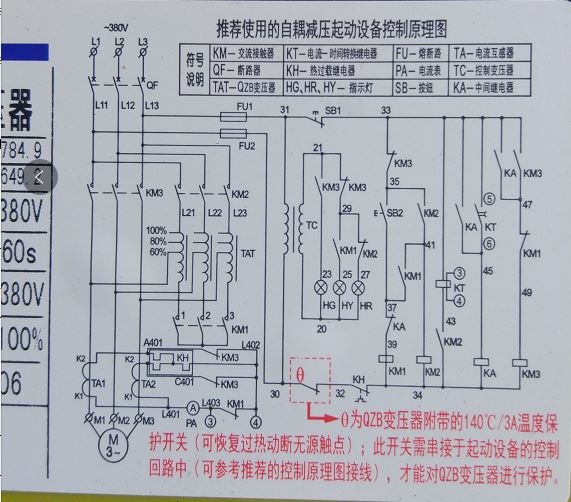

這個電路是根據正泰自耦減變壓器上面給的參考電路稍加變動轉換過來的，正泰的參考電路如圖

用過QZB的人對這個圖不陌生吧

sxguozhifeng

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 374 個
工控威望: 421 點
下載積分: 26938 分
在線時間: 89(小時)
注冊時間: 2019-05-14
最后登錄: 2022-12-21
查看sxguozhifeng的主題 / 回貼

4樓發表于: 2019-10-10 14:53

只看該作者 | 小中大

電流互感器是不容許二次開路的，

sjbandmm

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 248 個
工控威望: 418 點
下載積分: 1009 分
在線時間: 173(小時)
注冊時間: 2008-08-23
最后登錄: 2025-08-08
查看sjbandmm的主題 / 回貼

5樓發表于: 2019-10-10 20:58

只看該作者 | 小中大

抱歉，沒仔細分析你的圖紙，原理上是沒有問題的，用你的電路圖分析：啟動時KM1、KM2同時動作，減壓起動，KM3常閉點短路FR1和電流互感器，這是安全的，當啟動過程結束后，KM1常閉點先閉合，KM3常閉點再斷開，這樣熱保FR1進入正常工作狀態，FR1左上對應A相電流，左下對應C相電流，右側對應B相電流，電流表顯示B相電流。電路安全與否的關鍵是你要保證KM1復位后再啟動KM3，這樣就不會存在二次開路的情況。
