huiming
技術交流
級別: 網絡英雄
精華主題: 0
發帖數量: 645 個
工控威望: 6024 點
下載積分: 5077 分
在線時間: 589(小時)
注冊時間: 2011-03-09
最后登錄: 2025-12-04
查看huiming的 主題 / 回貼
樓主  發表于: 2018-08-14 14:45
圖片：

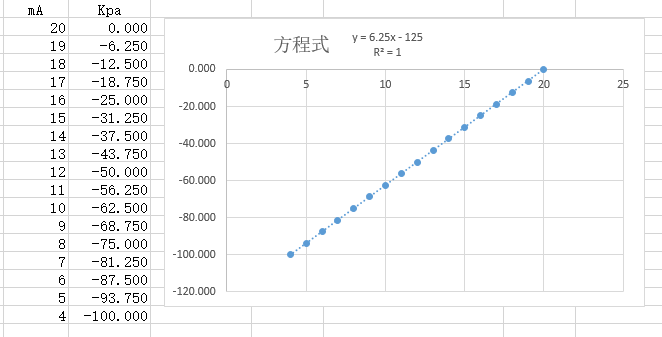

真空壓力傳感器 是4-20mA的，   4mA對應是   -100KPa           20mA對應是   0KPa        ，三菱FX3U-4AD模擬量輸入,用模式3如圖 ，怎樣轉成我實際的真空壓力值顯示在人機。怎樣計算的。
士林變頻器代理 18312516885
apei2014
工控的世界，我不懂
級別: 論壇先鋒
精華主題: 0
發帖數量: 1199 個
工控威望: 1872 點
下載積分: 83304 分
在線時間: 552(小時)
注冊時間: 2016-08-15
最后登錄: 2025-11-27
查看apei2014的 主題 / 回貼
1樓  發表于: 2018-08-14 15:02

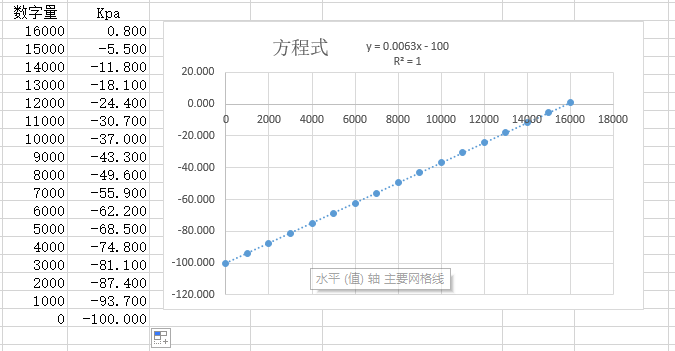

標定，
兩點求直線，（0，－100），（16000，0），可以得到一個算式，頭尾限住，往里一套，搞定
東隅已逝，桑榆非晚。
hardy_6817
紙上得來終覺淺,絕知此事要躬行.
級別: 略有小成
精華主題: 0
發帖數量: 295 個
工控威望: 452 點
下載積分: 16919 分
在線時間: 571(小時)
注冊時間: 2016-06-06
最后登錄: 2025-10-30
查看hardy_6817的 主題 / 回貼
2樓  發表于: 2018-08-14 19:30
簡單點y=ax+b
libenlong
級別: 略有小成
精華主題: 0
發帖數量: 192 個
工控威望: 308 點
下載積分: 5042 分
在線時間: 54(小時)
注冊時間: 2018-08-03
最后登錄: 2021-05-04
查看libenlong的 主題 / 回貼
3樓  發表于: 2018-08-14 20:50
引用
引用第2樓hardy_6817于2018-08-14 19:30發表的  :
簡單點y=ax+b

模擬量模塊的資料里程序例子，直接套用
wanzhen2006
做工控人.不停學習.分享.交流.
級別: 工控俠客
精華主題: 0
發帖數量: 276 個
工控威望: 2024 點
下載積分: 494 分
在線時間: 653(小時)
注冊時間: 2012-03-01
最后登錄: 2025-12-05
查看wanzhen2006的 主題 / 回貼
4樓  發表于: 2018-08-14 21:55

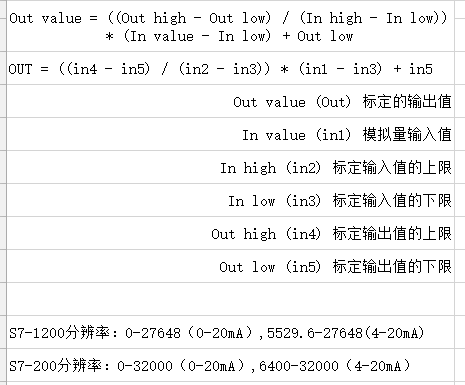

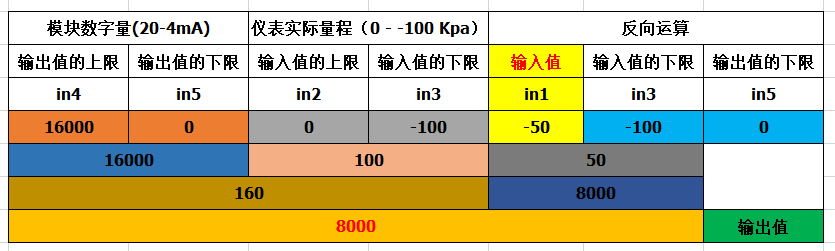

圖片：
圖片：


[ 此帖被wanzhen2006在2018-08-14 22:04重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+1(x454941267) 真誠感謝！
  • 下載積分:+2(明月松間照) 感謝分享！
  • 下載積分:+5(huiming)
  • 下載積分:+1(bruce2020) 真誠感謝！
    • 做工控人.不停學習.分享.交流.
    jum1982
    級別: 家園常客
    精華主題: 1 篇
    發帖數量: 197 個
    工控威望: 753 點
    下載積分: 698 分
    在線時間: 115(小時)
    注冊時間: 2014-02-12
    最后登錄: 2025-12-05
    查看jum1982的 主題 / 回貼
    5樓  發表于: 2018-08-15 08:19
    壓力值=（16000-反饋值）/16000*-100
    本帖最近評分記錄：
  • 下載積分:+5(huiming) 謝謝
    huiming
    技術交流
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 645 個
    工控威望: 6024 點
    下載積分: 5077 分
    在線時間: 589(小時)
    注冊時間: 2011-03-09
    最后登錄: 2025-12-04
    查看huiming的 主題 / 回貼
    6樓  發表于: 2018-08-15 08:31
    方便分享這個表格嗎？
    引用
    引用第4樓wanzhen2006于2018-08-14 21:55發表的  :
    [attachment=224783]  [attachment=224784]
    士林變頻器代理 18312516885
    wanzhen2006
    做工控人.不停學習.分享.交流.
    級別: 工控俠客
    精華主題: 0
    發帖數量: 276 個
    工控威望: 2024 點
    下載積分: 494 分
    在線時間: 653(小時)
    注冊時間: 2012-03-01
    最后登錄: 2025-12-05
    查看wanzhen2006的 主題 / 回貼
    7樓  發表于: 2018-08-15 08:51
    引用
    引用第6樓huiming于2018-08-15 08:31發表的  :
    方便分享這個表格嗎？

    鏈接：https://pan.baidu.com/s/1MilulvTouxkvmKoxbaGN7Q        密碼：s547
    做工控人.不停學習.分享.交流.
    夜傷非
    山本無憂，因雪白頭；水本無愁，因風起皺。
    級別: 略有小成
    精華主題: 0
    發帖數量: 46 個
    工控威望: 212 點
    下載積分: 5120 分
    在線時間: 59(小時)
    注冊時間: 2018-03-20
    最后登錄: 2018-09-14
    查看夜傷非的 主題 / 回貼
    8樓  發表于: 2018-08-15 08:58
    學習學習
    john42tw
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1317 個
    工控威望: 6132 點
    下載積分: 58471 分
    在線時間: 1140(小時)
    注冊時間: 2012-04-24
    最后登錄: 2025-12-08
    查看john42tw的 主題 / 回貼
    9樓  發表于: 2018-08-15 10:06
    引用
    引用樓主huiming于2018-08-14 14:45發表的 真空負壓模擬量轉換問題請教 :
    真空壓力傳感器 是4-20mA的，   4mA對應是   -100KPa           20mA對應是   0KPa        ，三菱FX3U-4AD模擬量輸入,用模式3如圖 ，怎樣轉成我實際的真空壓力值顯示在人機。怎樣計算的。


    確定 20mA對應是   0KPa 嗎?
    往事如風
    科技改變制造
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 11936 個
    工控威望: 19731 點
    下載積分: 15277 分
    在線時間: 2830(小時)
    注冊時間: 2013-01-31
    最后登錄: 2025-12-07
    查看往事如風的 主題 / 回貼
    10樓  發表于: 2018-08-15 13:00
    學習一下
    三人行者必有我師 ，擇其善者而從之
    huiming
    技術交流
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 645 個
    工控威望: 6024 點
    下載積分: 5077 分
    在線時間: 589(小時)
    注冊時間: 2011-03-09
    最后登錄: 2025-12-04
    查看huiming的 主題 / 回貼
    11樓  發表于: 2018-08-15 19:45
    確認，真空只有負壓值啊
    引用
    引用第9樓john42tw于2018-08-15 10:06發表的  :


    確定 20mA對應是   0KPa 嗎?
    士林變頻器代理 18312516885
