流浪1234
級別: 探索解密
精華主題: 0
發帖數量: 5 個
工控威望: 100 點
下載積分: 763 分
在線時間: 1(小時)
注冊時間: 2017-08-31
最后登錄: 2017-09-12
查看流浪1234的 主題 / 回貼
樓主  發表于: 2017-09-11 20:18
接近開關為三線的
ctz556
級別: 探索解密
精華主題: 0
發帖數量: 63 個
工控威望: 191 點
下載積分: 1229 分
在線時間: 121(小時)
注冊時間: 2013-11-25
最后登錄: 2023-08-07
查看ctz556的 主題 / 回貼
1樓  發表于: 2017-09-11 20:28
通電后測黑線電平可以的吧
lqbzlqbz
級別: 論壇先鋒
精華主題: 0
發帖數量: 931 個
工控威望: 1121 點
下載積分: 18023 分
在線時間: 697(小時)
注冊時間: 2009-08-26
最后登錄: 2021-06-18
查看lqbzlqbz的 主題 / 回貼
2樓  發表于: 2017-09-11 21:38
按顏色區分
gdlghys
級別: 論壇先鋒
精華主題: 0
發帖數量: 129 個
工控威望: 1139 點
下載積分: 19438 分
在線時間: 131(小時)
注冊時間: 2016-12-04
最后登錄: 2025-12-08
查看gdlghys的 主題 / 回貼
3樓  發表于: 2017-09-11 22:50
顏色能分出來嗎?要通電測黑線電平吧
wo0712
想飛的鳥，不放棄總能翱翔
級別: 略有小成
精華主題: 0
發帖數量: 245 個
工控威望: 461 點
下載積分: 7521 分
在線時間: 270(小時)
注冊時間: 2015-04-29
最后登錄: 2025-12-05
查看wo0712的 主題 / 回貼
4樓  發表于: 2017-09-12 08:02
通電后信號線輸出24v為PNP 輸出0v位NPN
樓主留言：
真誠感謝！
zhtokokk
級別: 家園常客
精華主題: 0
發帖數量: 487 個
工控威望: 833 點
下載積分: 59900 分
在線時間: 397(小時)
注冊時間: 2015-03-23
最后登錄: 2025-12-08
查看zhtokokk的 主題 / 回貼
5樓  發表于: 2017-09-12 11:13
      搭電路，通電測試可以。
rongbing
級別: 論壇先鋒
精華主題: 0
發帖數量: 1200 個
工控威望: 1437 點
下載積分: 31491 分
在線時間: 336(小時)
注冊時間: 2015-02-15
最后登錄: 2025-12-08
查看rongbing的 主題 / 回貼
6樓  發表于: 2017-09-12 11:47
4樓正解
jeffwang2011
千里獨行客
級別: 網絡英雄
精華主題: 0
發帖數量: 966 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的 主題 / 回貼
7樓  發表于: 2017-09-12 11:58

樓主留言：
真誠感謝！
libin520
雖然沒什么突破和進步，卻還是每天在堅持著。
級別: 工控俠客
精華主題: 1 篇
發帖數量: 2397 個
工控威望: 2882 點
下載積分: 4648 分
在線時間: 1214(小時)
注冊時間: 2008-10-24
最后登錄: 2025-11-29
查看libin520的 主題 / 回貼
8樓  發表于: 2017-09-12 13:34
看感應器顏色接線位置所對應的點位。來判斷是哪種類型的感應器。
需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。
zgf889
走別人的路，讓別人走投無路
級別: 家園常客
精華主題: 0
發帖數量: 620 個
工控威望: 718 點
下載積分: 1356 分
在線時間: 482(小時)
注冊時間: 2007-10-21
最后登錄: 2025-10-26
查看zgf889的 主題 / 回貼
9樓  發表于: 2017-09-13 08:52
三根線接線是一樣的，只不過黑線輸出是正值，還是負值。是負值-是NPN，是正值+
zgf889
走別人的路，讓別人走投無路
級別: 家園常客
精華主題: 0
發帖數量: 620 個
工控威望: 718 點
下載積分: 1356 分
在線時間: 482(小時)
注冊時間: 2007-10-21
最后登錄: 2025-10-26
查看zgf889的 主題 / 回貼
10樓  發表于: 2017-09-13 08:53

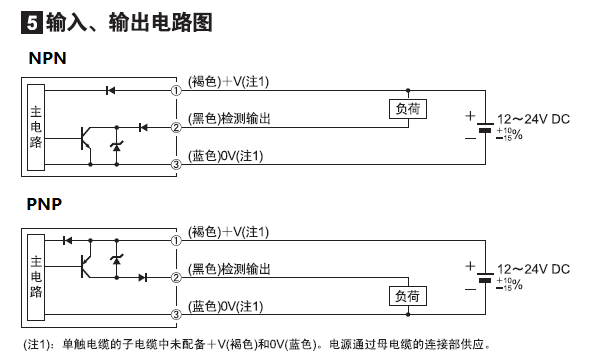

三根線接線是一樣的，只不過黑線輸出是正值，還是負值。是負值-是NPN，是正值+ [upload=1] 則是PNP
wul2.4g
級別: 工控俠客
精華主題: 0
發帖數量: 1882 個
工控威望: 2168 點
下載積分: 48685 分
在線時間: 561(小時)
注冊時間: 2009-07-30
最后登錄: 2025-11-29
查看wul2.4g的 主題 / 回貼
11樓  發表于: 2017-09-13 15:11
如果沒有型號的話，用數字萬用表，在通電DC24之狀態下，在接近開送前放一鐵塊，有黑表筆接藍色線，紅表筆接光電黑色線，如果有24V電壓讀數，同時反復移動光電前的鐵塊看讀數是否有變化，有變化說明判斷是對的！說明是PNP的，如果讀數很小或為零，將紅表筆接光電棕色線，黑表筆接光電黑色線，讀數為24V為NPN，同時反復移動光電前的鐵塊看讀數是否有變化，有變化說明判斷是對的！有型號的情況下，建議還是查說明書，因為光電還有常閉點和常開點之分！！
