月澤
時間嘛！就象乳溝，擠一擠總歸還是有的！
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的 主題 / 回貼
樓主  發表于: 2014-03-24 21:58

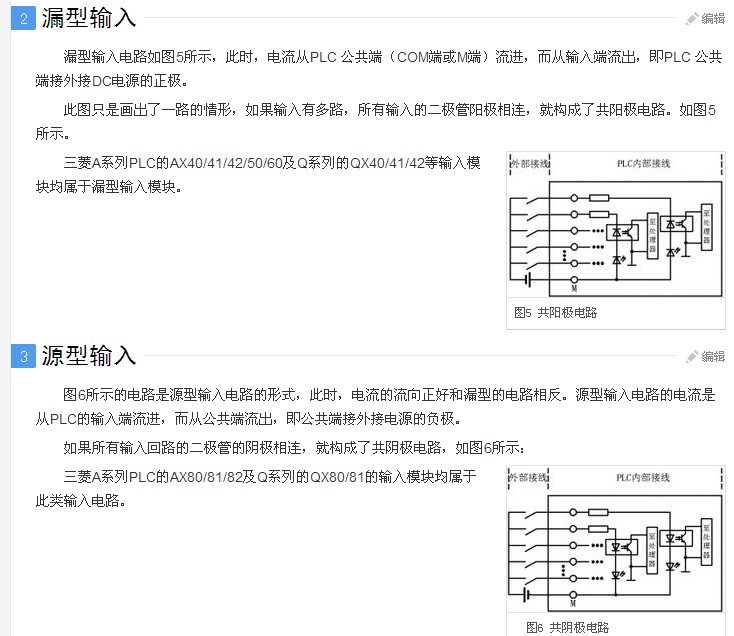

源型漏型說明的 所配的圖片是不是  弄錯了啊？
揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
月澤
時間嘛！就象乳溝，擠一擠總歸還是有的！
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的 主題 / 回貼
1樓  發表于: 2014-03-24 22:14

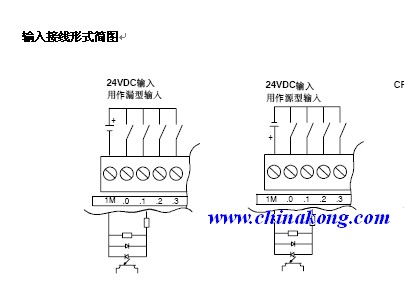

再看 西門子的接線圖
揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
cmsn
　　　　　　
級別: 略有小成
精華主題: 0
發帖數量: 275 個
工控威望: 451 點
下載積分: 1037 分
在線時間: 281(小時)
注冊時間: 2012-09-10
最后登錄: 2025-08-05
查看cmsn的 主題 / 回貼
2樓  發表于: 2014-03-24 22:31
貌似是西門子的不對啊，反了
cd_looper
好想放飛自我
級別: 工控俠客
精華主題: 0
發帖數量: 367 個
工控威望: 2014 點
下載積分: 3363 分
在線時間: 226(小時)
注冊時間: 2013-11-16
最后登錄: 2025-07-05
查看cd_looper的 主題 / 回貼
3樓  發表于: 2014-03-24 23:28
這個我也糾結了好久，我第一次上百度搜的時候我也感覺百度錯了，越翻其他地方的解釋越混亂。我都不知道誰是正確的了。來個高手來終結一下吧。一口氣告訴我源型、漏型、PNP、NPN
Easy doesn't enter into grown-up life!!!
V:ZQL276438265
cd_looper
好想放飛自我
級別: 工控俠客
精華主題: 0
發帖數量: 367 個
工控威望: 2014 點
下載積分: 3363 分
在線時間: 226(小時)
注冊時間: 2013-11-16
最后登錄: 2025-07-05
查看cd_looper的 主題 / 回貼
4樓  發表于: 2014-03-24 23:30
仔細看了一下樓主的圖片，貌似發現我以前糾結在哪里了。我一直以為是以PLC的輸入輸出點為判斷依據，圖片上是說以com公共端
Easy doesn't enter into grown-up life!!!
V:ZQL276438265
guafa58
級別: 略有小成
精華主題: 0
發帖數量: 174 個
工控威望: 390 點
下載積分: 2918 分
在線時間: 302(小時)
注冊時間: 2010-10-28
最后登錄: 2025-08-08
查看guafa58的 主題 / 回貼
5樓  發表于: 2014-03-25 13:19
是的  ，  漏型、源型，參考基準是不一樣的，所以    日系和歐系的是  相反的；
大家可以 參考AB  PLC的說法，就  輸入端而言，進行   拉電流  和   灌電流   的描述，那是唯一的；
夢之緣
級別: 探索解密
精華主題: 0
發帖數量: 63 個
工控威望: 189 點
下載積分: 1960 分
在線時間: 95(小時)
注冊時間: 2011-07-16
最后登錄: 2024-12-20
查看夢之緣的 主題 / 回貼
6樓  發表于: 2014-03-25 15:52
此問題也糾結中，每個品牌說明書都有點不一樣，那位大俠出來詳解一下
ymmfa
不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。
級別: 管理員

精華主題: 8 篇
發帖數量: 9733 個
工控威望: 8632 點
下載積分: 16875 分
在線時間: 5340(小時)
注冊時間: 2006-08-10
最后登錄: 2025-08-08
查看ymmfa的 主題 / 回貼
7樓  發表于: 2014-03-25 18:53
的確這個東西，好多地方說法不一樣。我暈了好幾次。

還是用有電源，沒電源來分要好些。
特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水
汪之生
級別: 略有小成
精華主題: 0
發帖數量: 301 個
工控威望: 408 點
下載積分: 1410 分
在線時間: 120(小時)
注冊時間: 2010-04-07
最后登錄: 2023-10-10
查看汪之生的 主題 / 回貼
8樓  發表于: 2014-03-25 19:11
呵呵，我覺得可以這么理解，漏型和NPN為一組，從電源+極出發途經輸入端到公共端。
源型和PNP為一組，電流方向為反。
wzhw80808
級別: 略有小成
精華主題: 0
發帖數量: 706 個
工控威望: 461 點
下載積分: 492 分
在線時間: 342(小時)
注冊時間: 2007-10-20
最后登錄: 2025-04-27
查看wzhw80808的 主題 / 回貼
9樓  發表于: 2014-03-25 20:31
肯定是順著光耦發光二極管的方向才是正確的
liuliangdt
liuliangdt
級別: 家園�？�
精華主題: 0
發帖數量: 443 個
工控威望: 682 點
下載積分: 66148 分
在線時間: 993(小時)
注冊時間: 2010-09-05
最后登錄: 2025-08-09
查看liuliangdt的 主題 / 回貼
10樓  發表于: 2014-03-25 20:45
引用
引用第7樓ymmfa于2014-03-25 18:53發表的  :
的確這個東西，好多地方說法不一樣。我暈了好幾次。

還是用有電源，沒電源來分要好些。



的確如此。
yygzsm
只有付出了，才有收獲！��！
級別: 家園�？�
精華主題: 0
發帖數量: 345 個
工控威望: 819 點
下載積分: 17502 分
在線時間: 648(小時)
注冊時間: 2006-10-03
最后登錄: 2025-01-05
查看yygzsm的 主題 / 回貼
11樓  發表于: 2014-03-25 22:04
一句話
日系和歐系的是相反的
