樓主  發表于: 2012-05-01 18:04
各位大神們  求幫助啊
我們用的是模擬IO模塊 SM334 6ES7334-0CE01-0AA0 [圖片]
這個模塊的
ckghostwj 17:41:26

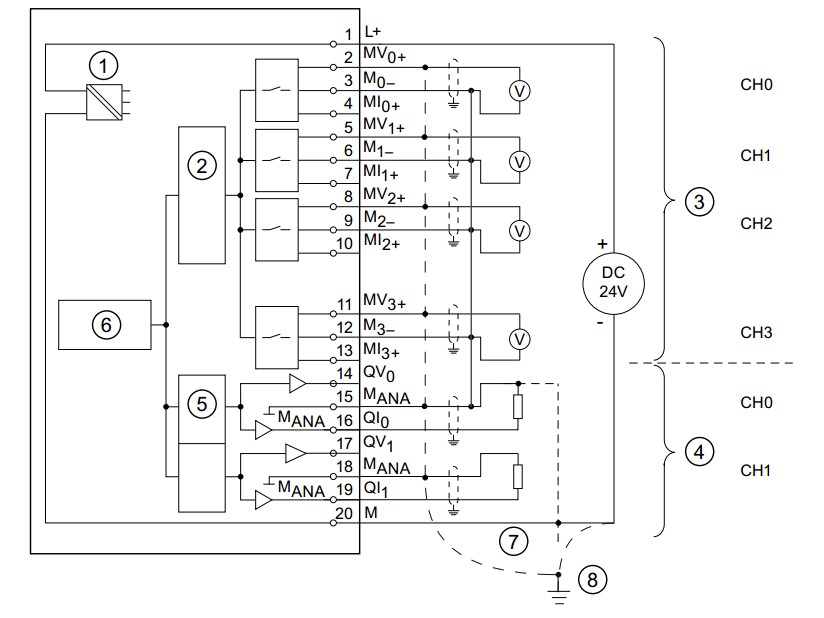

[圖片]

按照這個圖接的線 端子15接的地  測15和16之間的電阻為33K
ckghostwj 17:44:32
這個模塊輸出的電流不是4~20mA么   怎么控制他的電流輸出啊 就是比如說我要輸出15mA的電流這個程序該怎么寫呢？
ckghostwj
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ckghostwj的 主題 / 回貼
1樓  發表于: 2012-05-01 18:06
圖片：
這是圖片
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6817 個
工控威望: 38421 點
下載積分: 12260 分
在線時間: 9741(小時)
注冊時間: 2006-09-13
最后登錄: 2025-08-16
查看cvlsam的 主題 / 回貼
2樓  發表于: 2012-05-01 19:56
4-20MA對應于 0~27648

那么：27648/16=1728，也就是說，每MA對應1728

那么，15MA是：15-4=11MA，也就是說，11*1728=19008

L 19008
T PQW   就是輸出15MA 。

Regards
ckghostwj
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ckghostwj的 主題 / 回貼
3樓  發表于: 2012-05-02 14:28
但是輸出的電流確實沒有這么大啊
在那個16腳上竄一個2K電阻想測輸出電流 輸出最大也只有10mA左右
那個外接的最大電壓也只有24V  電阻卻有33K  這從16腳出來的電流能達到20mA？
被這問題糾結了好多天了
1021424641
自動化=效率
級別: 論壇先鋒
精華主題: 0
發帖數量: 53 個
工控威望: 1438 點
下載積分: 1191 分
在線時間: 56(小時)
注冊時間: 2011-08-07
最后登錄: 2020-11-02
查看1021424641的 主題 / 回貼
4樓  發表于: 2012-05-02 15:19
模塊有沒有量程卡，硬件組態里模塊有沒有組態成4~20ma啊
xiaoqizi
級別: 論壇先鋒
精華主題: 0
發帖數量: 449 個
工控威望: 1319 點
下載積分: 2408 分
在線時間: 717(小時)
注冊時間: 2009-07-06
最后登錄: 2025-08-14
查看xiaoqizi的 主題 / 回貼
5樓  發表于: 2012-05-02 20:11
這個型號的模塊沒有量程卡,完全靠硬件跳線選擇輸入輸出模式.估計樓主沒有好好看手冊,使用不當!提醒一下,MANA如果電位超過一定值,輸出會關閉,也可能會損壞!另外電流輸出的阻抗必須符合標準,不能任意增大!
lwj007
級別: 探索解密
精華主題: 0
發帖數量: 48 個
工控威望: 184 點
下載積分: 3150 分
在線時間: 9(小時)
注冊時間: 2009-07-18
最后登錄: 2021-11-20
查看lwj007的 主題 / 回貼
6樓  發表于: 2012-05-09 10:17
在硬件組態里要選擇4-20mA的電流信號.
