工控人家園 綜合討論 大家看一下這個東西怎樣接線

xpvista

廣東汕頭

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 562 個
工控威望: 637 點
下載積分: 2344 分
在線時間: 535(小時)
注冊時間: 2010-03-14
最后登錄: 2025-08-23
查看xpvista的主題 / 回貼

樓主發表于: 2011-09-10 07:38

只看樓主 | 小中大

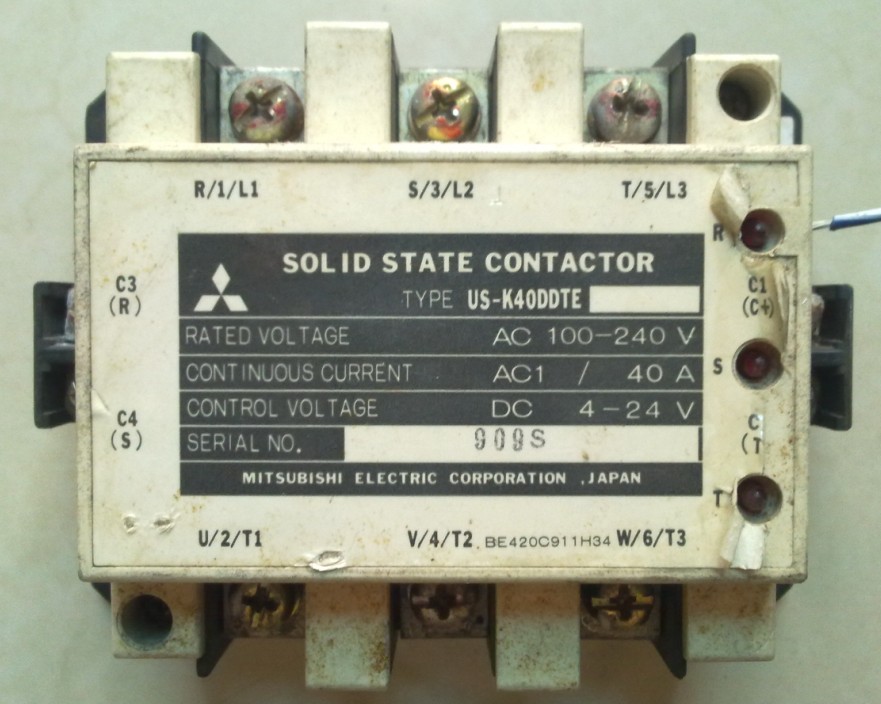

圖片：

請大家看一下這個東西怎樣接線，上面看到是240v控制電壓24v，進線能不能接380v，多謝了

xpvista

廣東汕頭

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 562 個
工控威望: 637 點
下載積分: 2344 分
在線時間: 535(小時)
注冊時間: 2010-03-14
最后登錄: 2025-08-23
查看xpvista的主題 / 回貼

1樓發表于: 2011-09-10 07:43

只看該作者 | 小中大

這個東西以前沒有接觸過，進線是接三線380v還是接三線220v，如果接2線220v行不，有知道的說一下，

syfgw73

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 72 個
工控威望: 231 點
下載積分: 467 分
在線時間: 127(小時)
注冊時間: 2008-08-14
最后登錄: 2022-08-24
查看syfgw73的主題 / 回貼

2樓發表于: 2011-09-10 08:13

只看該作者 | 小中大

這是三相AC220V的固態繼電器，即24DC控制三相220VAC

xubaolin

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 287 個
工控威望: 417 點
下載積分: 1358 分
在線時間: 111(小時)
注冊時間: 2010-06-28
最后登錄: 2022-11-15
查看xubaolin的主題 / 回貼

3樓發表于: 2011-09-10 08:56

只看該作者 | 小中大

這個東西是控制380V電源的固態繼電器（相當于接觸器），R S T接380V電源，右側的二極管是380V的電源指示燈，左側S T是接380V的控制電源 U V W接電機。

tjzplc

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 122 點
下載積分: 604 分
在線時間: 19(小時)
注冊時間: 2011-07-13
最后登錄: 2018-04-22
查看tjzplc的主題 / 回貼

4樓發表于: 2011-09-10 10:50

只看該作者 | 小中大

這個和接觸器一個原理的.

胡驕陽

級別: 工控俠客

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 260 個
工控威望: 3019 點
下載積分: 1603 分
在線時間: 189(小時)
注冊時間: 2009-12-16
最后登錄: 2025-07-22
查看胡驕陽的主題 / 回貼

5樓發表于: 2011-09-10 11:14

只看該作者 | 小中大

三菱的三相固態繼電器(接觸器），電壓是三相100－220V，日本本土使用的產品，控制電壓是4V-24V直流，不能接380V的。

yaogang1088

向朋友請教。相互幫助。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 138 個
工控威望: 281 點
下載積分: 3641 分
在線時間: 126(小時)
注冊時間: 2009-05-21
最后登錄: 2021-12-09
查看yaogang1088的主題 / 回貼

6樓發表于: 2011-09-10 11:21

只看該作者 | 小中大

5樓是對的

向朋友學習

xpvista

廣東汕頭

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 562 個
工控威望: 637 點
下載積分: 2344 分
在線時間: 535(小時)
注冊時間: 2010-03-14
最后登錄: 2025-08-23
查看xpvista的主題 / 回貼

7樓發表于: 2011-09-10 11:22

只看該作者 | 小中大

請教單獨接控制電壓24v能不能導通

wuliang211

小剛

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 363 個
工控威望: 537 點
下載積分: 2227 分
在線時間: 291(小時)
注冊時間: 2011-08-23
最后登錄: 2019-12-21
查看wuliang211的主題 / 回貼

8樓發表于: 2011-09-10 11:25

只看該作者 | 小中大

和常規固態繼電器一樣的接法，注意主電源要220V的，380v要燒壞的

wuliang211

小剛

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 363 個
工控威望: 537 點
下載積分: 2227 分
在線時間: 291(小時)
注冊時間: 2011-08-23
最后登錄: 2019-12-21
查看wuliang211的主題 / 回貼

9樓發表于: 2011-09-10 11:26

只看該作者 | 小中大

可以導通的

xpvista

廣東汕頭

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 562 個
工控威望: 637 點
下載積分: 2344 分
在線時間: 535(小時)
注冊時間: 2010-03-14
最后登錄: 2025-08-23
查看xpvista的主題 / 回貼

10樓發表于: 2011-09-10 11:29

只看該作者 | 小中大

我單獨接直流16v電壓怎么導通不了，請教

xpvista

廣東汕頭

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 562 個
工控威望: 637 點
下載積分: 2344 分
在線時間: 535(小時)
注冊時間: 2010-03-14
最后登錄: 2025-08-23
查看xpvista的主題 / 回貼

11樓發表于: 2011-09-10 11:30

只看該作者 | 小中大

這個固態接觸器用萬用表怎樣測量好壞
