關于三菱PLC FX1N與PC通過232口通訊的問題，在經歷無數次測試后實在無法成功，只能向各位大俠求助，請賜教。

PC段運行串口調試助手 V2。1，通訊格式：波特率 9600，無校驗、數據位8位、停止位1位。

通訊用232數據線，試用了兩種連線方式
一種是2、3端交錯對接：
2－－－－3
3－－－－2
5－－－－5
7－－－－7

一種是所有端口一一對應：
1－－－－1
2－－－－2
3－－－－3
。
。
。
9－－－－9

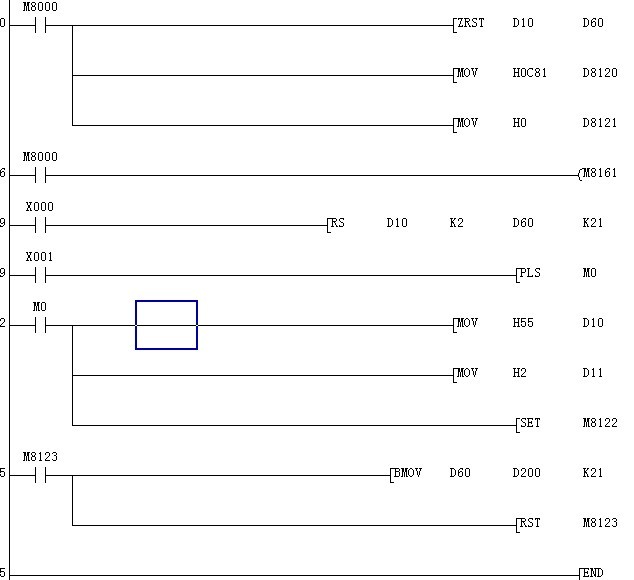

PLC端程序如下




| M8000||_____________________________________ __【ZRST D10 D60 】
| |_____________________________ ______【MOV H0C81 D8120】
| |___________________________________【MOV H0 D8121】

| M8000||_________________________________________________(M8161)


|X000||_____________________________________【RS D10 K2 D60 K21】

| X001||________________________________________________【PLS M0】


| M0||__________________________________________【MOV H55 D10】
| |___________________________________【MOV H2 D11】
| |_________________________________________【SET M8122】


|M8123||_______________________________________【BMOV D60 D200 K21】
| |________________________________________【RST M8123】


|______________________________________________________________【END】

D8120的設置嘗試過H0C81、H0881、H0481、H81四種設置。

數據線應該是好的，用外用表量過，都能導通，將其中第二種數據線用來測試某單片機與PC的通訊，確認可以通訊。

通訊的目的不是為了PLC與PC通訊，而是驗證可以通訊后，用來與單片機通訊，接受單片機發送的數據。單片機通訊格式也是：波特率 9600，無校驗、數據位8位、停止位1位。

花了將近5天時間，翻書、在網上找資料、看三菱通訊手冊，自認為在程序方面應該沒有問題，D8121的設置也反復試驗了多次，還是無法成功。
希望有經驗的大俠不吝賜教，或者給出明確的設定，在下不勝感激！

FX1N使用232BD？與電腦通訊線用235對325接起即可。
首先保證這根線能夠上傳下載程序，才說明通訊線纜沒有問題。
然后再用串口助手調試看看。另程序中第一段的M8000可改為M8002。

根據連接的軟件不同，線是不一樣的。
2－－－－3
3－－－－2
5－－－－5
4－－－－6,8
6,8－－－4
以上是連GPPW的

D8120不要設，即為0

謝謝樓上的解答。使用的是232BD，上傳下載程序用的是USB轉485口，沒有試過用232.
M8000和M8002應該差別不大，都可以實現后面的指令，我用模擬查看過程序運行。
上網查，有人說D8120要主動設置一下，所以就加上了該條命令。

回頭我再試試。謝謝各位!
