工控人家園 綜合討論 高手看下這種電機接法是什么接法？（有圖）

andyou82

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看andyou82的主題 / 回貼

樓主發表于: 2011-05-23 21:16

只看樓主 | 小中大

圖片：

各位高手你們好請指教！！

最左邊哪個接觸器是KM4 它吸合時電機慢速！KM5 6不吸合！！

KM5 。吸合后KM6緊跟吸合此時KM4不吸合這時候電機快速？？？

電機和普通電機一樣6個接線柱，但沒短路片？

請教了！！

謝謝各位

461490800

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看461490800的主題 / 回貼

1樓發表于: 2011-05-23 21:18

只看該作者 | 小中大

應該是星三角減壓?jiǎn)?dòng)

我心飛翔

開心生活每一天！

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 173 個
工控威望: 449 點
下載積分: 28411 分
在線時間: 803(小時)
注冊時間: 2008-05-18
最后登錄: 2025-06-24
查看我心飛翔的主題 / 回貼

2樓發表于: 2011-05-23 21:26

只看該作者 | 小中大

電機是雙速電機，低速是三角型接法，高速時是雙星型接法。

本帖最近評分記錄：

下載積分:+1(dl2006) 熱心助人

李磊88

我學習，我快樂

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 314 個
工控威望: 480 點
下載積分: 3836 分
在線時間: 363(小時)
注冊時間: 2008-12-11
最后登錄: 2025-09-05
查看李磊88的主題 / 回貼

3樓發表于: 2011-05-23 21:28

只看該作者 | 小中大

雙速電機接法

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 7 篇
發帖數量: 5297 個
工控威望: 7523 點
下載積分: 162010 分
在線時間: 3243(小時)
注冊時間: 2007-11-21
最后登錄: 2025-09-09
查看sjm213的主題 / 回貼

4樓發表于: 2011-05-23 22:06

只看該作者 | 小中大

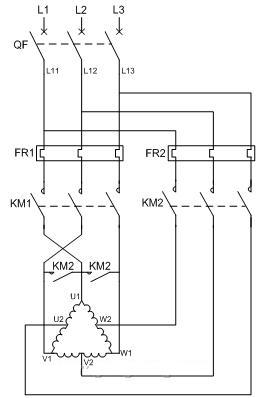

有圖有真相：
