[attachment=61045] [attachment=61046]

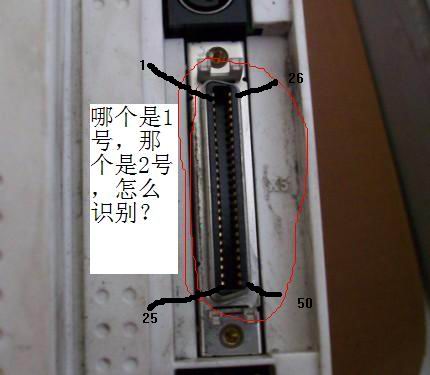

  由于伺服是拆機的，I/0控制的端子線一大把，怎么區分那根是極限開關的，那根是脈沖接受的等等。看手冊上是都有標明1-50號線的說明，我怎么知道那根線是接那個號的呢？驅動器上這個座的號是怎么排列的呢？ 請前輩們指教

有號，有手冊的，你查查，時松下的A4，是吧？

7，是24V COM，41是0V COM，37是伺服準備輸出，35是伺服報警輸出，29是伺服ON，其他的你再查查

把插頭拔出來看上面有個三角符號，對應的就是1腳，然后按順序往下；第二排從26開始按順序往下排；
還有個方法，拆了那個塑料殼，焊線的位置兩端有寫標號；看不清楚的話準備放大鏡

等待答案中....

應該是這樣排列的。

回復3樓的前輩，我看了一下接頭確實有個三角符號，按照你說的三角符號對應是1的話，那么5樓前輩的回答也是正確的。那么5樓前輩的這個排列順序對嗎？1---25，25----50。誰能出來再確認一下。沒問題的話我就開始接線。
這個1----50就是指的手冊上的1-----50的標號是嗎？

拆開這個，它里面有端子號的，1，2；24,25；26,27；49,50.自己仔細看，在兩端，先弄清楚它是怎么排列，然后自己找不同顏色的線來接。

這個黑色的伺服插頭標的號和手冊上標的號是一樣的嗎？比如這個黑色插頭上的8和9號線是接伺服的極限開關的嗎？
