請問有大神做過NJ系列PLC和三菱PLC做EIP數據通信嗎？需要怎么設置的？求指教

不斷學習

gzcjx555

QQ 296686949

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 565 個
工控威望: 5157 點
下載積分: 1380 分
在線時間: 450(小時)
注冊時間: 2014-02-15
最后登錄: 2025-12-07
查看gzcjx555的主題 / 回貼

1樓發表于: 2024-12-24 21:49

只看該作者 | 小中大

三菱的PLC什么時候開放出來EIP了？我記得三菱的PLC都是很封閉的，都是自己家的協議

聯系電話15071699246，QQ296686949

autoctrl

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 429 個
工控威望: 630 點
下載積分: 1703 分
在線時間: 157(小時)
注冊時間: 2016-05-05
最后登錄: 2025-12-04
查看autoctrl的主題 / 回貼

2樓發表于: 2024-12-30 10:35

只看該作者 | 小中大

        PLC之間通訊可以用IGT-DSER來實現，支持三菱、歐姆龍、西門子等多種不同品牌的PLC之間通訊；

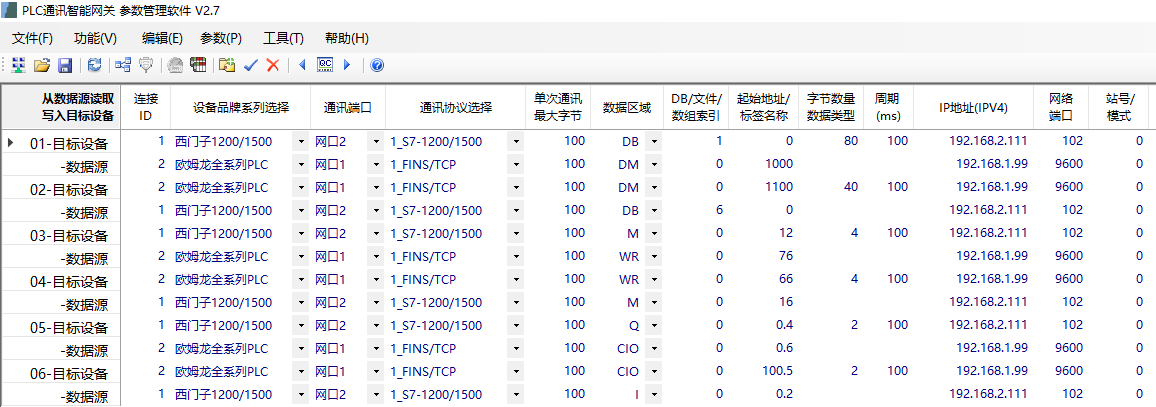

        PLC內不用編程的，配置也比較簡單，以下是歐姆龍跟西門子通訊的案列：

        任務1：從歐姆龍PLC讀取DM1000開始的40個字，寫入到西門子PLC的DB1.DBB0開始的80個字節；
        任務2：從西門子PLC讀取DB6.DBB0開始的40字節，寫入到歐姆龍PLC的DM1100開始的20個字；
        任務3：從歐姆龍PLC讀取W76、W77，2個字依次寫入到西門子PLC的MB12、MB13、MB14、MB15；
        任務4：從西門子PLC讀取MB16~MB19，4字節寫入到歐姆龍PLC的W66~W67；
        任務5：從歐姆龍PLC讀取CIO 0.6, 1個BOOL位寫入到西門子PLC的QX0.4；
        任務6：從西門子PLC讀取IX0.2，1個BOOL位寫入到歐姆龍PLC的CIO100.5；

        其它品牌的通訊案例：
