樓主  發表于: 2018-05-16 22:36

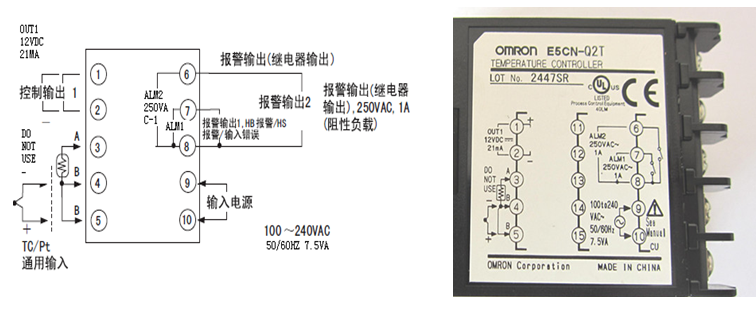

圖片：
報警輸出的6，7，8號端口怎樣與PLC相接，圖上的250VAC是輸出的電壓值嗎，不是很明白？
1406606700
級別: 論壇先鋒
精華主題: 0
發帖數量: 211 個
工控威望: 1131 點
下載積分: 3718 分
在線時間: 417(小時)
注冊時間: 2016-10-12
最后登錄: 2025-12-08
查看1406606700的 主題 / 回貼
1樓  發表于: 2018-05-17 08:44
就跟繼電器的輔助觸點一樣接，，
wcb516358
級別: 略有小成
精華主題: 0
發帖數量: 55 個
工控威望: 217 點
下載積分: 1488 分
在線時間: 52(小時)
注冊時間: 2015-10-22
最后登錄: 2025-10-14
查看wcb516358的 主題 / 回貼
2樓  發表于: 2018-05-17 08:53
以NPN接法為例：8腳是公共端（接負極），6腳和7腳接X10、X11即可。250V 1A是代表這個678腳最大可以通過250V電壓和1A電流。比喻你想用這個報警點驅動繼電器或者接觸器是沒問題的。但是你想用這個電驅動電加熱器的話。。就呵呵了，會燒的
本帖最近評分記錄：
  • 下載積分:+5(kunchao1) 熱心助人！
  • 下載積分:+1(vir智能) 好貼好貼！
    騎著兔子攆狗
    初學，請多關照！
    級別: 略有小成
    精華主題: 0
    發帖數量: 232 個
    工控威望: 370 點
    下載積分: 11699 分
    在線時間: 288(小時)
    注冊時間: 2015-12-07
    最后登錄: 2025-04-18
    查看騎著兔子攆狗的 主題 / 回貼
    3樓  發表于: 2018-05-19 09:06
    就是一個1A的繼電器，常開，常閉
    494987942
    級別: 探索解密
    精華主題: 0
    發帖數量: 53 個
    工控威望: 144 點
    下載積分: 1857 分
    在線時間: 15(小時)
    注冊時間: 2018-06-23
    最后登錄: 2025-10-11
    查看494987942的 主題 / 回貼
    4樓  發表于: 2018-08-01 17:46
    按照繼電器觸點接線
    工控菜鳥
    菜鳥一只
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1005 個
    工控威望: 1195 點
    下載積分: 13961 分
    在線時間: 322(小時)
    注冊時間: 2017-04-12
    最后登錄: 2025-12-08
    查看工控菜鳥的 主題 / 回貼
    5樓  發表于: 2018-08-06 11:54
    無源觸點，相當于一個開關
