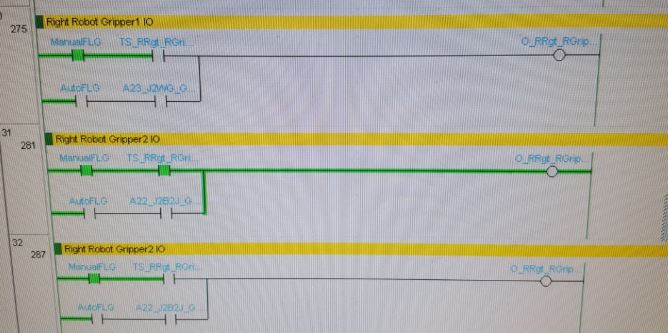

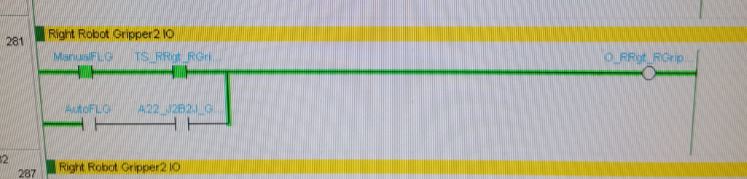

輸出口滿足條件時，梯形圖監控界面顯示該輸出口沒有輸出信號產生，該梯形圖中不存在雙線圈輸出問題，更換輸出口之后，還是會有這個問題。問題可見附件圖片中281行的輸出。請問可能是什么原因?qū)е略搯栴}的發生？



PC程序和PLC程序不一致,或者PLC非在監控/運行狀態也會有這種情況,

檢查PLC模式
檢查指令使用
IL/ILC
JMP/JME

可以強制一下輸出點，看看有沒有輸出，否則模塊損壞

引用

引用第1樓guochunyi于2017-02-09 07:41發表的  :
PC程序和PLC程序不一致,或者PLC非在監控/運行狀態也會有這種情況,

pc跟plc程序是一樣的，plc已經處于監控運行狀態。

引用

引用第3樓leiyoushu于2017-02-09 12:46發表的  :
可以強制一下輸出點，看看有沒有輸出，否則模塊損壞

輸出口要滿足輸出條件才能輸出，輸出口單純的在軟件上強制置1，任何輸出口都不會有輸出。我之前也對輸出的條件軟件上置1，結果都一樣。

引用

引用第5樓fengxingtian于2017-02-10 00:06發表的  :
輸出口要滿足輸出條件才能輸出，輸出口單純的在軟件上強制置1，任何輸出口都不會有輸出。我之前也對輸出的條件軟件上置1，結果都一樣。

OMRON的PLC,可以直接強制輸出的。也可以未用的輸入點作為輸出點使用,這點很方便。

不管怎麼樣，強制也好，什麼也好，隻要顯示有邏輯輸出，就有輸出。請你留意。

之前調試遇到過，程序如果處于jmp和jme之間，該段未執行就會出現這種顯示

PLC沒運行，跳轉指令和互鎖指令都會出現這個情況

問題是：您編輯的程序，和歐姆龍的邏緝相違背，所以不行，

如您的程式有分段落,請確認END指令是否放置在最下方.
