whshtj
級別: 家園常客
精華主題: 0
發帖數量: 447 個
工控威望: 596 點
下載積分: 1725 分
在線時間: 510(小時)
注冊時間: 2009-09-08
最后登錄: 2024-11-14
查看whshtj的 主題 / 回貼
樓主  發表于: 2009-12-16 09:10

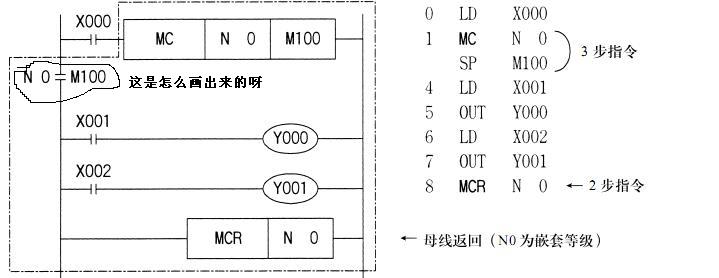

圖片：
請朋友們幫忙解釋一下。MC MCR指令在梯形圖上應該怎么畫   請舉例說明  謝謝了
samtan80
工控人
級別: 略有小成
精華主題: 0
發帖數量: 96 個
工控威望: 258 點
下載積分: 933 分
在線時間: 147(小時)
注冊時間: 2009-05-25
最后登錄: 2025-12-03
查看samtan80的 主題 / 回貼
1樓  發表于: 2009-12-16 10:39
mc 是 master control, mcr 是master control reset
以上面的例子來說：
y0 & y1如果要執行 x0 必須要on, 然后m100才會on. mc & mcr 是一伙的，每一次的mc 后必須要有mcr。就好像有開引號就必須要有關引號
whshtj
級別: 家園常客
精華主題: 0
發帖數量: 447 個
工控威望: 596 點
下載積分: 1725 分
在線時間: 510(小時)
注冊時間: 2009-09-08
最后登錄: 2024-11-14
查看whshtj的 主題 / 回貼
2樓  發表于: 2009-12-16 10:54
samtan80 謝謝你的講解。我明白了一些。現在就是在畫梯形圖時。N0 M100在圖上是怎么畫出來的，我不懂。請指教
yyhexf
級別: 家園常客
精華主題: 0
發帖數量: 714 個
工控威望: 555 點
下載積分: 1922 分
在線時間: 606(小時)
注冊時間: 2008-01-05
最后登錄: 2013-08-19
查看yyhexf的 主題 / 回貼
3樓  發表于: 2009-12-16 12:17
送完指令后轉換一下，再轉到讀的模式，這個就出來了。。。
華豐
只有虛心學習,才能讓人進步!
級別: 略有小成
精華主題: 0
發帖數量: 132 個
工控威望: 224 點
下載積分: 719 分
在線時間: 103(小時)
注冊時間: 2008-08-19
最后登錄: 2025-11-20
查看華豐的 主題 / 回貼
4樓  發表于: 2009-12-16 22:17
程序要運行才會出現，在編寫時是看不到的！
tangcheng
努力奮斗、追求完美
級別: 略有小成
精華主題: 0
發帖數量: 441 個
工控威望: 340 點
下載積分: 531 分
在線時間: 294(小時)
注冊時間: 2007-11-15
最后登錄: 2024-03-22
查看tangcheng的 主題 / 回貼
5樓  發表于: 2009-12-16 22:43


編程序時是看不到的，仿真或在讀取程序時就能看到
whshtj
級別: 家園常客
精華主題: 0
發帖數量: 447 個
工控威望: 596 點
下載積分: 1725 分
在線時間: 510(小時)
注冊時間: 2009-09-08
最后登錄: 2024-11-14
查看whshtj的 主題 / 回貼
6樓  發表于: 2009-12-17 08:57
謝謝大家。我明白了。
