樓主發表于: 2021-10-06 08:33

只看樓主 | 小中大

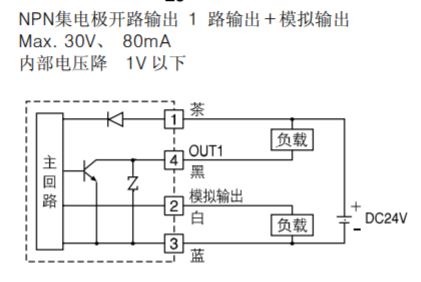

各位老鐵我手上有一顆三線流量計，分別為 DC+ DC- analogy output (4 - 20 mA) ，依照Q64AD的手冊將analogy output 接到V+ 和I+ 的端子臺那 V- 的端子臺是否要拉回機臺的N24V 呢?

菜鳥入行

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1379 個
工控威望: 1557 點
下載積分: 3690 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的主題 / 回貼

1樓發表于: 2021-10-06 10:14

只看該作者 | 小中大

4 - 20 mA 的時候：
Q64AD的 V+和I+合并成一股為 +
信號源的+  連接Q64AD的 +
信號源的-   連接Q64AD的 V-
大家最容易搞錯的，就是信號源的 + 和 -
因為有的儀器，信號電源和供電電源是共用的
有一個最簡單的判定方式，拿一個電壓表或者萬用表去測量，測量到哪2根線有電流信號，那這2根線就是 + 和 -

比如你說的這個三線流量計，很有可能DC+  DC-  是電源供電，然后OUTPUT是+， DC-可能又是電源供電的負，又是信號供電的負。
所以你可以先用萬用表測量一下OUTPUT和DC-之間是否有正常的電流值。確認好后再連接Q64AD。
