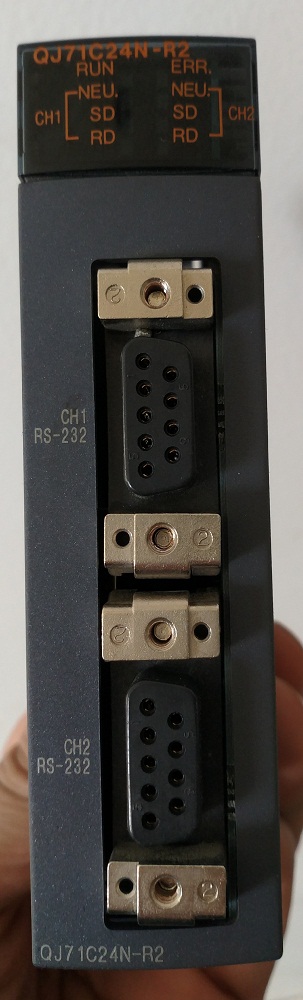

請問兩張圖片的QJ71C24N-R2模塊一樣嗎？如果一樣，我設備上為什么換了一個新的沒有下巴的QJ71C24N-R2模塊通訊不了，重新寫入了PLC程序也一樣，也不能和別的硬件通訊。本人不熟悉三菱Q系列的PLC，還請工控的大神們指點指點，謝謝！

參數你寫進去了嗎？

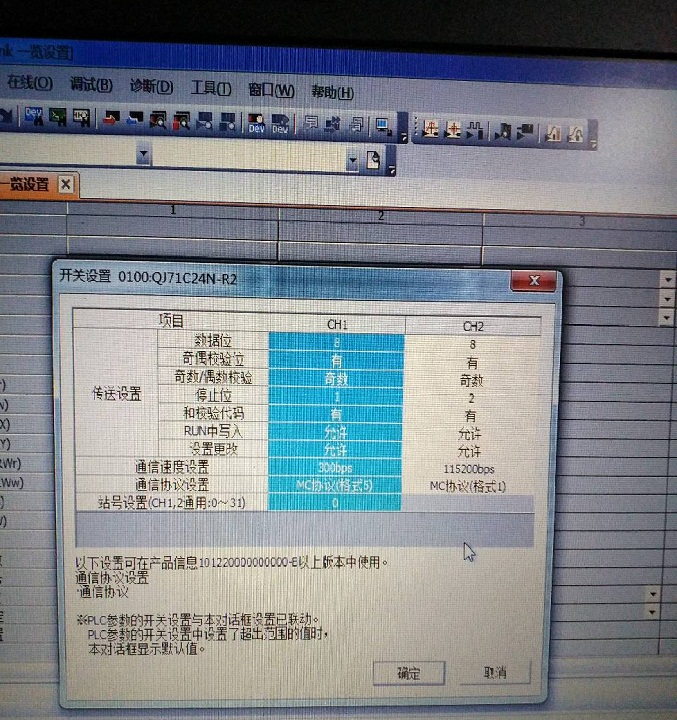

你說的是圖片上的這個參數嗎？我是按照另一臺設置的，我把另一臺設備的程序讀出來重新寫入還是不行

通訊參數寫入后，PLC主機斷電重啟一下試試

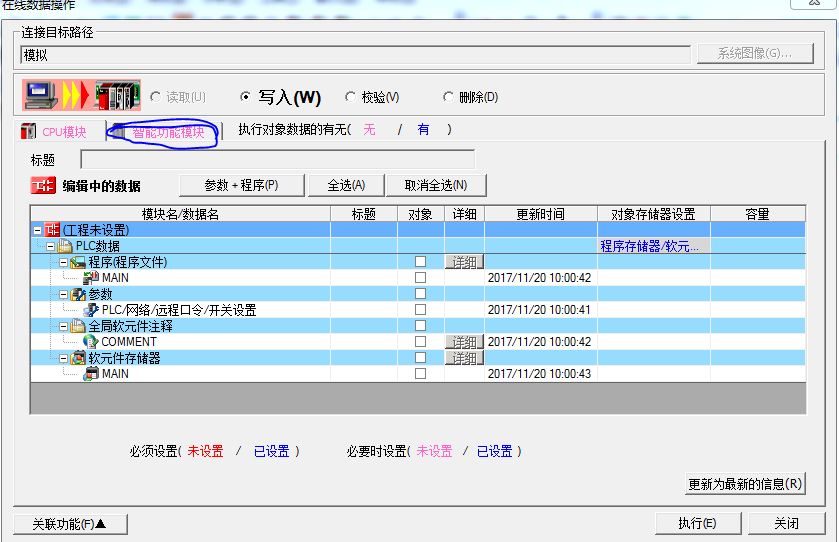

把我畫的那個位置點下，然后選擇QJ71C24N-R2，的參數打鉤，點下載

引用

引用第4樓gzcjx555于2017-11-20 10:03發表的  :
把我畫的那個位置點下，然后選擇QJ71C24N-R2，的參數打鉤，點下載

我程序?qū)懭霑r(shí)點的全選，打勾的哪里我也單獨點過寫入，寫入完后斷開電源重啟與不斷電都試過了，還是跟外面的設備通訊不上，
所以我就懷疑是不是設置的問題，或者這兩個模塊根本都不一樣

換好以后ERR有沒有閃爍。不行再換一個QJ71C24N-R2模塊了。

哪個是新?lián)Q的，第一張圖應當是舊產品，第二張圖是新的

引用

引用第6樓我不是老板于2017-11-20 12:06發表的  :
換好以后ERR有沒有閃爍。不行再換一個QJ71C24N-R2模塊了。

ERR沒有閃爍，跟正常的一樣，第一張圖的QJ71C24N-R2模塊共換了兩個都是一樣的問題，所以才到這來求助了實在找不到問題了

能夠告訴我你具體跟什么通訊的，具體參數是怎么設置的嗎？可以截圖或者上傳程序看看嗎？還有，plc發送的時候，模塊有沒有報警？通訊口上的針腳46 78有沒有短接？

引用

引用第9樓gzcjx555于2017-11-20 16:01發表的  :
能夠告訴我你具體跟什么通訊的，具體參數是怎么設置的嗎？可以截圖或者上傳程序看看嗎？還有，plc發送的時候，模塊有沒有報警？通訊口上的針腳46 78有沒有短接？

是跟一個攝像頭驅動連接，監控產線情況的。我從另一產線拿一個（也就是我第二張圖的那個QJ71C24N-R2）過來直接換上是沒有問題的。第一張圖的那個模塊是后面買的兩個，換上后QJ71C24N-R2與攝像頭驅動無連接，攝像顯示器報無通訊（但QJ71C24N-R2模塊顯示燈都顯示都正常），因我實在不熟悉三菱這個系列的模塊，想知道換一個新的QJ71C24N-R2參數還需要設置那些地方（主CPU程序我已重新寫入過，PLC在線看開關設置就是我上面圖片的，跟另一產線完全一樣），其它的我也不知道怎么設置了，還有就是第一張圖的這個模塊是不是根本就不能用到這里？或者說不兼容我原來設備上的PLC程序？

Q系列模塊化以后 ，只要是同一個型號的模塊，更換后之后參數寫進去都是一樣用的。你可以考慮一下 硬件，更換模塊之后的接線是否正確。
