最近接到個任務，機床增加一高度測量的模擬量輸入，需要實時顯示其值，不用觸摸屏用4位數碼管，手頭的PLC是FX1N40MT，查來查去FX系列的都沒有動態驅動段碼+位碼的指令，

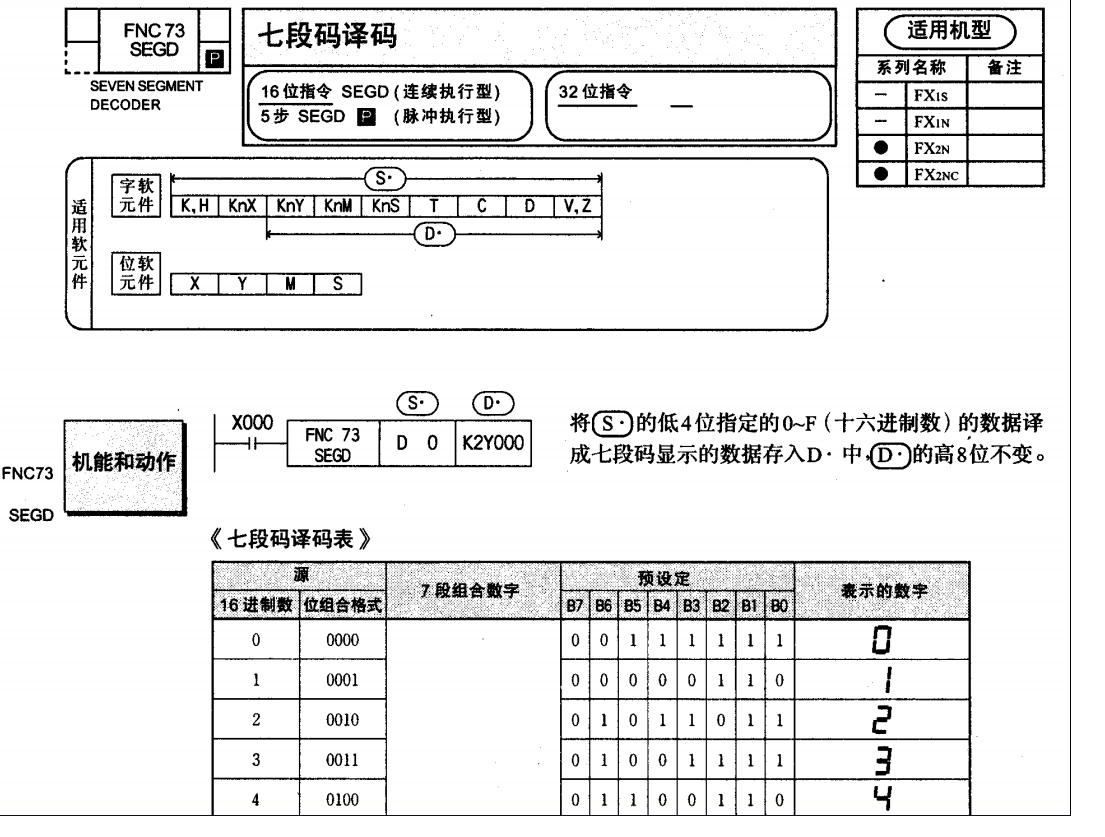

而且七段碼譯碼的還只支持FX2N，七段碼時分顯示的又不是七段碼輸出，而是8421BCD+位碼

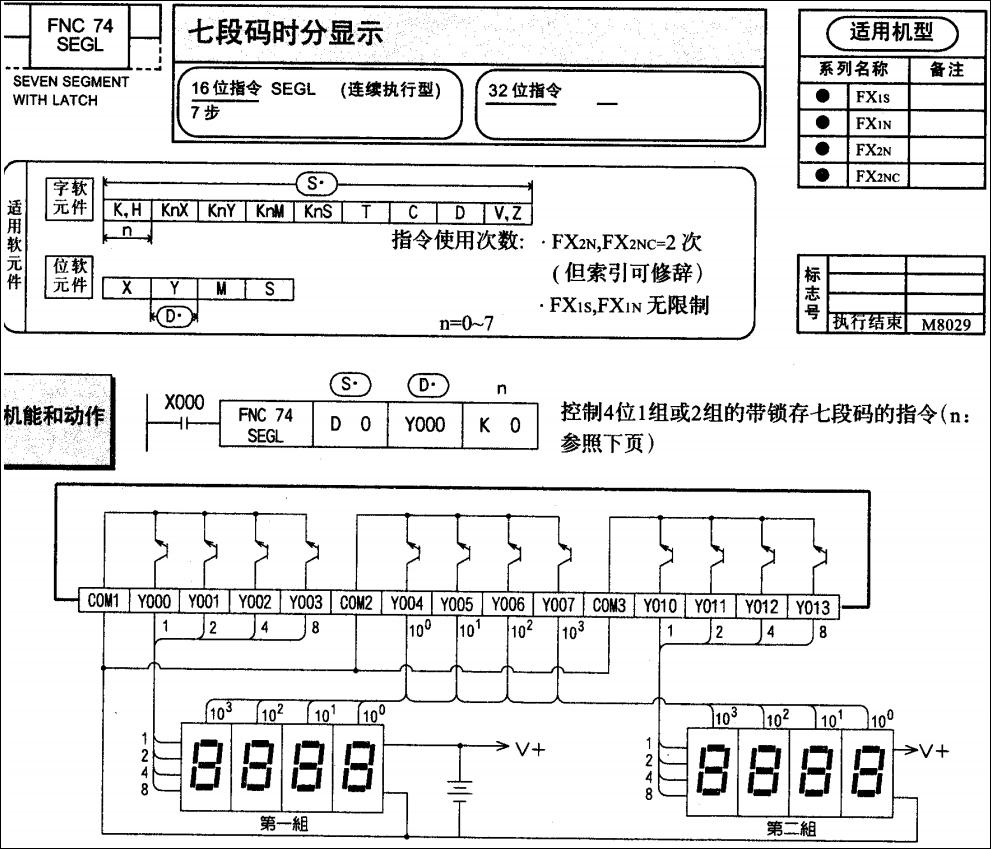

附圖如下：

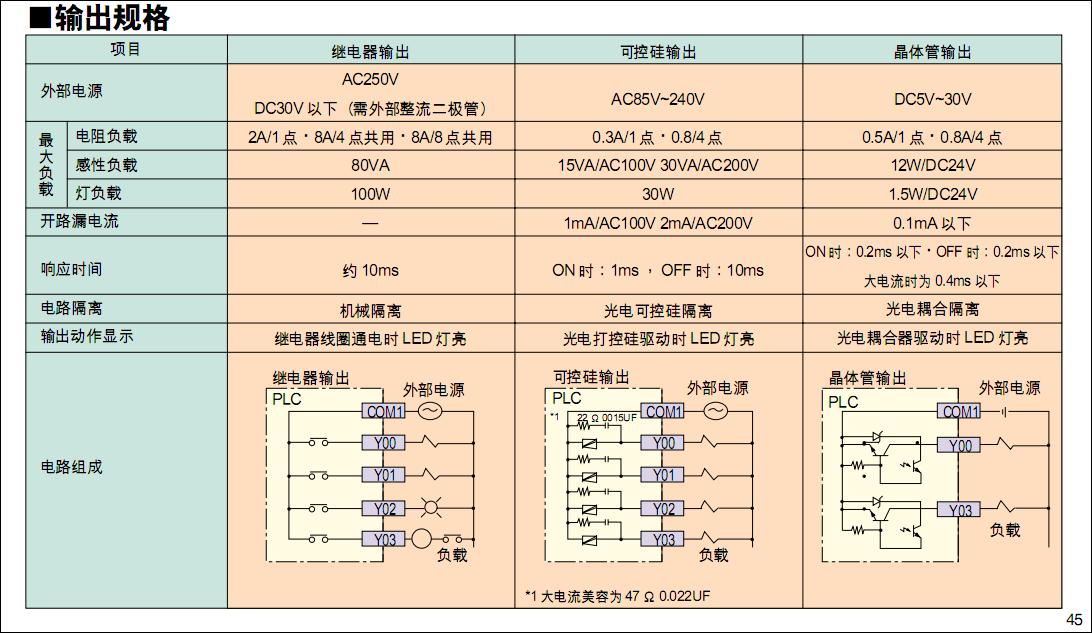

現在準備用74LS247譯碼IC來把bcd碼轉成7段碼，又遇到個問題，所有的譯碼芯片輸入都是高電平有效，而FXPLC晶體管輸出的都是低電平有效(負邏輯輸出)，數碼管也都是選的共陽數碼管，這樣還得加上一片74LS04反相器，郁悶無比，現在還是在理論階段，反相器跟譯碼芯片之間是否還要上拉電阻還不知道，網上說TTL的芯片之間可以直連的。
當然，也可以慢慢的自己編程序直接輸出段碼+位碼的，這不是為了圖省事么，本以為有現成的指令用呢！

剛才仔細看了下指令說明，正負邏輯可以選擇的，PLC是負邏輯，段碼輸入正邏輯，位碼輸入負邏輯，指令可以寫成：
SEGL D0 Y0 K2
反相器不需要了，只需要BCD譯碼芯片即可

用PLC的輸出點驅動四位數碼管顯示，太浪費輸出點了吧，而且接線也會很麻煩。直接買個帶數碼管顯示的高度測量傳感器怎么樣。

精度問題，總長300mm，精度要求控制在0.1mm以下，0.03%的精度。
很多市面上的只能達到0.1%，算下來正負0.6mm，不能用
光柵尺又不行，不是固定安裝，需要跟隨機頭高速移動，于是老板買了個高精度的測量裝置，用PLC處理+顯示

科研是我們前行的動力

用485驅動，大數碼管顯示有專門做的，我以前搞過
