樓主  發表于: 2011-09-27 20:38

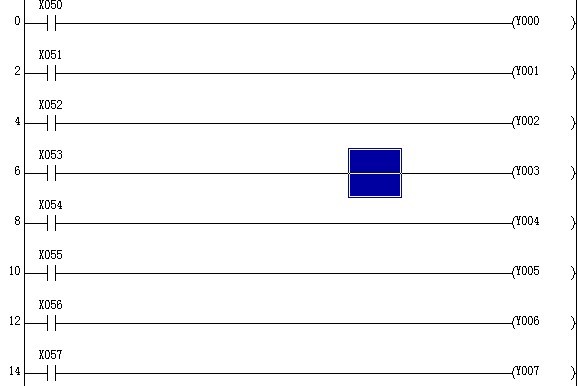

圖片：
基本單元是FX1N 60MR  帶2個FX2N-16EX   調試時為什么沒有輸出呢程序如圖（PLC打到運行狀態了）


擴展單元的接線是把X 一類的點直接與基本單元的COM點閉合的
上面有個+24是什么意思呢
不是把他與X一類點閉合吧那樣不就短路了嗎？

各位師傅指點下
wangsai0501
級別: 家園常客
精華主題: 0
發帖數量: 378 個
工控威望: 533 點
下載積分: 1515 分
在線時間: 289(小時)
注冊時間: 2010-04-12
最后登錄: 2025-10-05
查看wangsai0501的 主題 / 回貼
1樓  發表于: 2011-09-27 21:01
找FX2N 說明書上有
要接24點
550374389
！！！
級別: 論壇先鋒

精華主題: 0
發帖數量: 682 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的 主題 / 回貼
2樓  發表于: 2011-09-28 01:08
把16ex上的24v端子接到主單元上的24v端子！
正在學習
級別: 探索解密
精華主題: 0
發帖數量: 32 個
工控威望: 158 點
下載積分: 2805 分
在線時間: 43(小時)
注冊時間: 2011-09-14
最后登錄: 2022-03-10
查看正在學習的 主題 / 回貼
3樓  發表于: 2011-09-28 07:43
擴展單元你好像沒有接電源吧，
