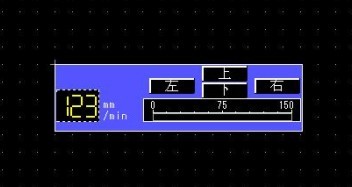

我不知道是不是我昨天表述的不清楚，麻煩大家?guī)蛶臀�。。�?br />如圖是這樣的:有1個速度的框，就是123的那個格子 ，然后它的右邊是，“上下左右”四個按鈕。當你按“上”的時候。123那個格子就顯示的是上面那個傳感器的速度，選擇“左”的時候就顯示的是左邊那個傳感器的速度。。程序出來的效果就是這樣�。�

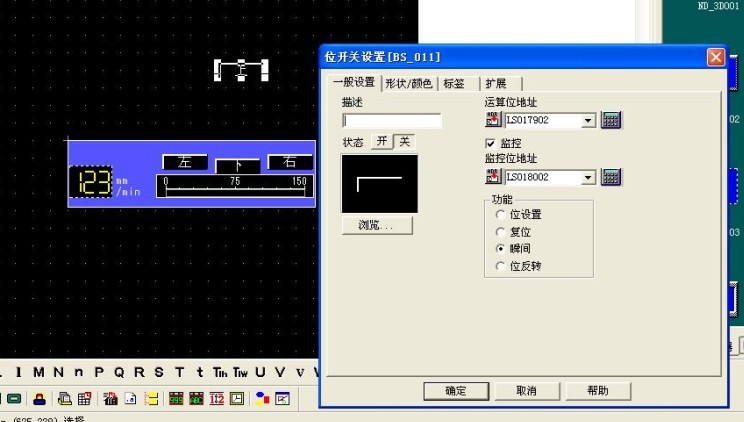

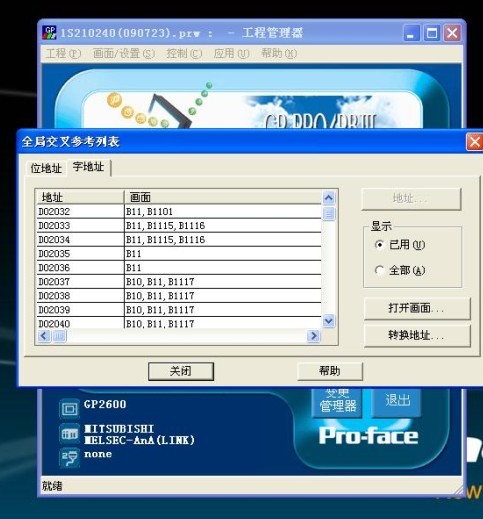

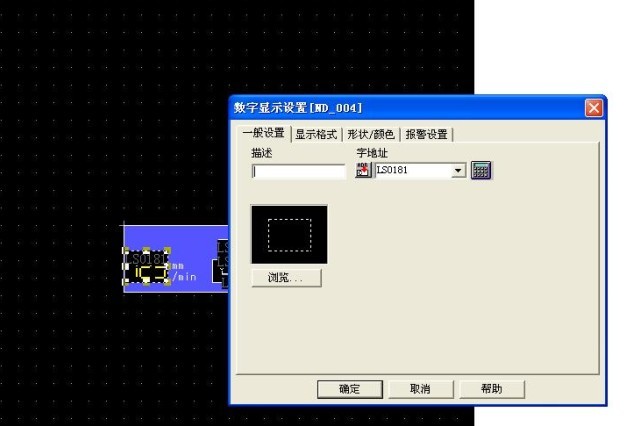

現在我雙擊“123”的格子 是1個數字顯示設置的指令(ND_004) 然后里面的字地址是LS0181 接著，我對上開關雙擊，是1個位開關設置指令，；里面的運算地址是LS017902 監控地址是LS18002 我都截圖了的！ 然后我通過PLC的程序發現 他左邊的速度實際上是 寫在D2038里面的(我連的是三菱的PLC) 接著我在工程管理器的 應用 交叉 里搜索D2038 他提示在 1117畫面里有。 但是我在這個B1117 里面看到的全部都是 LS 的 指令！麻煩 大哥們 幫忙講解一下到底是怎么回事！
假如 圖看不清楚 懇請 各位下載一下壓縮包！ 里面是全圖�。�！
[ 此帖被mynamrgujian在2011-04-22 23:02重新編輯 ]
