各位師傅好，我這里有一段西門子300 plc 的程序，看不太明白，望師傅不吝賜教，謝謝。
這段指針和循環，不知道該怎么看？

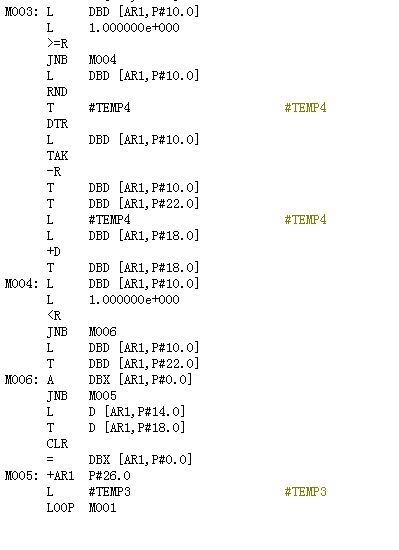

圖片共3 張，中間第二張圖片，跳轉標號m003只有一個，不是截圖上的“有2個跳轉標號m003” 不知道我這樣解釋師傅們聽明白了沒。。。。

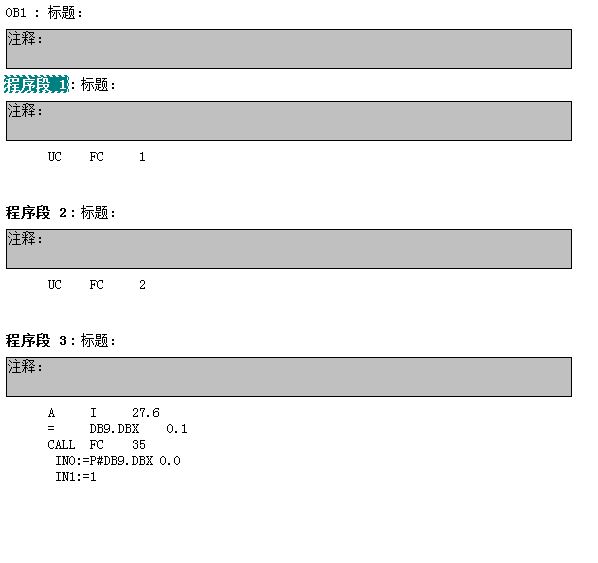

OB1中：
IN0=P#DB9.DBX0.0
//表示IN0處為指針，指針指向DB9.DBX0.0

FC35中：
L P##IN0
LAR1
L W[AR1，P#0.0]
T #TEMP2
L D[AR1，P#2.0]
LAR1
OPN DB[#TEMP2]
這段程序代表將數據塊號“9”取出來放到#TEMP2中，將指針實際地址取出備用，然后打開數據塊DB9；

接下來的程序都是傳送+四則運算了，可自己分析；
所有間接尋址上的AR1都指DB9.DBX0.0，在它的基礎上加上偏移量就是實際地址；
如DBX[AR1，P#0.1]就是指DB9.DBX0.1，
W[AR1,P#8.0]就是指DB9.DBW8。

引用

引用第2樓sjm213于2014-04-08 09:04發表的中去  :
OB1中：
IN0=P#DB9.DBX0.0
//表示IN0處為指針，指針指向DB9.DBX0.0

FC35中：
.......

感謝版主大人的熱心回復！
另外，我這里還有些疑問，fc35,前四行語句，我的理解是：
把指針值 DB9.DBW0放到#TEMP2中去，
fc35,第五,六,行語句,是將 DB9.DBD2裝載到地址寄存器AR1中去，
fc35,第七行語句，是打開數據塊 DB9.DBW0，但這樣理解好像也不對。
我對300的指針這塊還是不理解。

前四行是把“9”這個數放到#TEMP2中，所以第七行的OPN DB[#TEMP]實際上就是打開數據塊DB9；
五、六行指針指向DBX0.0，而不是DBX2.0（這個DBX0.0是從OB1調用FC35塊時的P#DB9.DBX0.0得來的）。

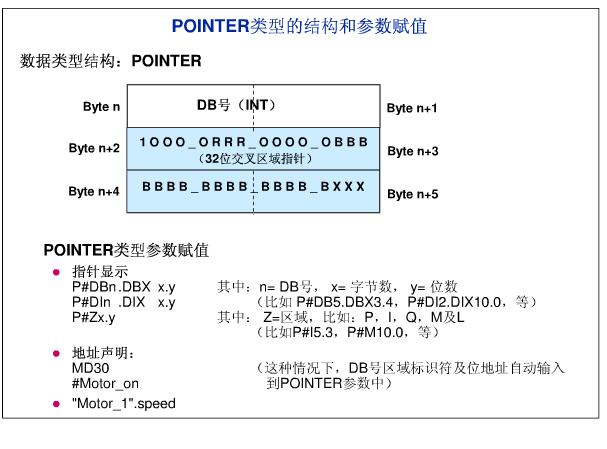

看指針的數據結構：

再次謝謝版主，
關于指針這塊，我再研究下，有問題時，還得請教您，謝謝。

引用

引用第4樓sjm213于2014-04-08 13:01發表的  :
前四行是把“9”這個數放到#TEMP2中，所以第七行的OPN DB[#TEMP]實際上就是打開數據塊DB9；
五、六行指針指向DBX0.0，而不是DBX2.0（這個DBX0.0是從OB1調用FC35塊時的P#DB9.DBX0.0得來的）。
看指針的數據結構：
[attachment=119802]

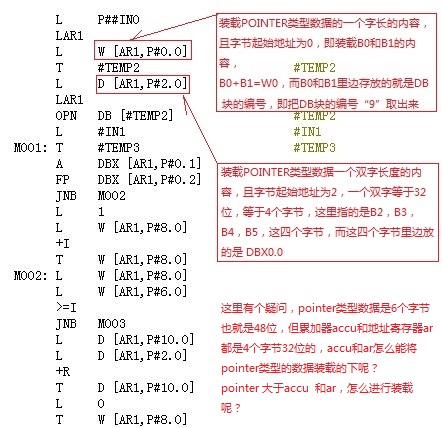

版主請看，我這樣的理解對嗎？
另外我還是想不明白，累加器和地址寄存器都是32位的，它們怎么能裝得下48位的pointer 類型的數據呢？

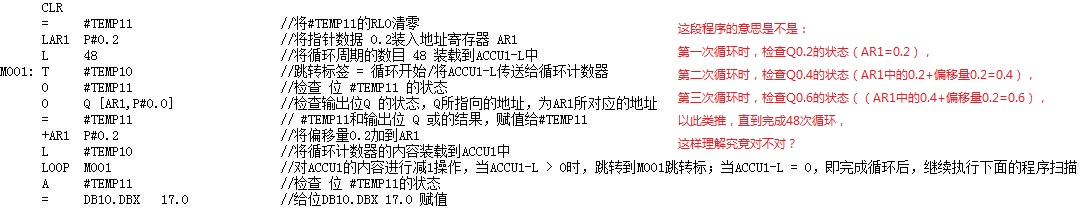

另外，我這里還有以前自己分析過的一段程序，對于程序中指針部分的理解，總感覺有問題，還望版主大人指教，在這里先說聲，謝謝了，謝謝版主大人耐心解答，才使得我們這樣的新手少走彎路。

里面不會出現6個字節的，當裝載雙字時，ACUU1里面的原有內容自動轉存到ACUU2里面去了。ACUU2里面原有內容被覆蓋。這樣ACUU1里面的就裝載雙字了。

圍觀大神

引用

引用第8樓lichenhui333于2014-04-10 13:50發表的  :
里面不會出現6個字節的，當裝載雙字時，ACUU1里面的原有內容自動轉存到ACUU2里面去了。ACUU2里面原有內容被覆蓋。這樣ACUU1里面的就裝載雙字了。

pointer類型的數據是直接裝載到 ACCU1中去的，但 ACCU1是32位，pointer類型數據是48位啊。

哥們  你的程序是怎么從電腦上面 弄下來的   不是 復制粘貼不行嗎
