wangxy0411
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看wangxy0411的 主題 / 回貼
樓主  發表于: 2010-11-20 00:10
請能幫忙提供一個PLC與變頻器的接線圖?謝謝
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 6 篇
發帖數量: 5179 個
工控威望: 7540 點
下載積分: 163190 分
在線時間: 3260(小時)
注冊時間: 2007-11-21
最后登錄: 2025-12-11
查看sjm213的 主題 / 回貼
1樓  發表于: 2010-11-20 09:23

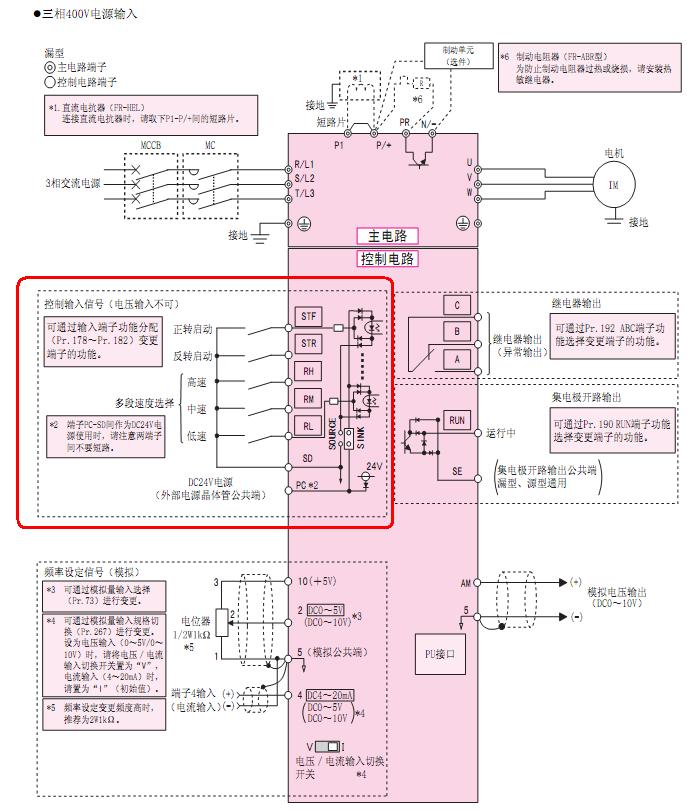

如圖，一般控制回路只需要接紅框內的部分。
只要把這些繼電器用PLC的輸出點來控制就可以了。
zhouliang
級別: 略有小成
精華主題: 0
發帖數量: 159 個
工控威望: 285 點
下載積分: 419 分
在線時間: 70(小時)
注冊時間: 2007-09-10
最后登錄: 2023-03-01
查看zhouliang的 主題 / 回貼
2樓  發表于: 2010-11-20 10:36
不同的不一樣，但大致差不多，理解了就知道了
zidonghua
級別: 略有小成
精華主題: 0
發帖數量: 142 個
工控威望: 244 點
下載積分: 711 分
在線時間: 146(小時)
注冊時間: 2010-09-10
最后登錄: 2025-11-09
查看zidonghua的 主題 / 回貼
3樓  發表于: 2011-02-18 16:11
不同的不一樣，但大致差不多，理解了就知道了
quakebug
不為名 為利 不怕苦 怕死
級別: 略有小成
精華主題: 0
發帖數量: 93 個
工控威望: 215 點
下載積分: 804 分
在線時間: 8(小時)
注冊時間: 2010-12-20
最后登錄: 2025-10-08
查看quakebug的 主題 / 回貼
4樓  發表于: 2011-02-18 23:39
嗯. 這個還是比較有用的. 不過每種變頻器的板子接線位有所不同. 呵呵. 各位看要注意. 這個圖中的變頻器應該不是臺達 VFD-B型或者VFD-F型的吧?
