樓主  發表于: 2008-01-19 09:29

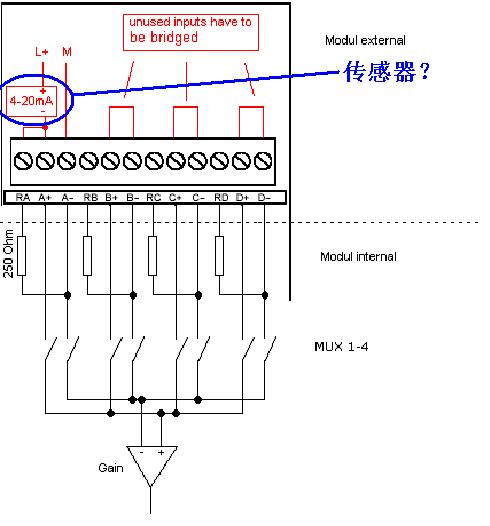

如圖，是S7-200模擬量模塊的標準接線。

是否圖中標出的那個“4~20MA”的方塊就是指的傳感器？


例如對于二線制傳感器，我要接線的話，就是將+24V的直流電接道傳感器的正（＋）上，再將負（－）接回模擬量模塊的A+上，A+與RA短接，A-接直流電的0V，這樣就可以讀出數值來了？

求教
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 6 篇
發帖數量: 5179 個
工控威望: 7540 點
下載積分: 163150 分
在線時間: 3260(小時)
注冊時間: 2007-11-21
最后登錄: 2025-12-11
查看sjm213的 主題 / 回貼
1樓  發表于: 2008-01-19 11:33
就是找不到使用說明書。

不知道是否要用變送器。
