各位兄臺:

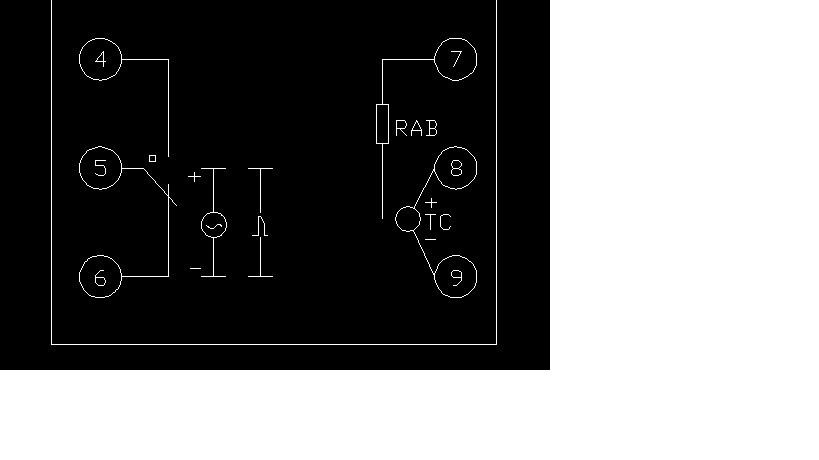

  下圖為某溫控器的幾個針腳,由于說明書上沒有說明,小弟有有兩個問題,特向各位兄臺請教.
1.如圖中所示,4,5,6三腳為一對 常開常閉觸點,
其中5腳和6腳的標識難道是有源輸出?
為有源輸出的話,我測試卻沒有電壓...
5和6腳的交流符號和正負符號 什么意思?
那個波形圖有是什么意思?
2.圖右側中,8和9腳因為標了正負,應該是連熱電偶吧?
7腳難道是接pt100用的 ?忘各位兄臺賜教一二,多謝多謝

可能是溫控器廠家做的通用型外殼，其實有條件打開溫控器看看就明白是不是繼電器輸出。

圖是通用的，456為溫控儀的輸出，型號不同可以是繼電器輸出或電流輸出或電壓輸出，789為溫控儀的傳感器輸入端，型號不同可以是熱電偶或熱電阻。

　要有說明書，這是通用端子圖，根據型號來查。

看看說明書 或 拆開看看就知道了
