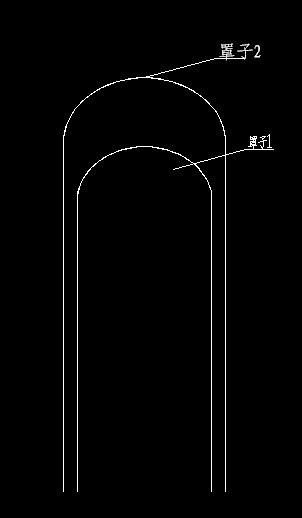

我的思路！思路1：把這兩條曲線分別劃在兩個個不同的界面上（窗口10，顯示內，窗口11，顯示外），在開機時屏幕上放置一個LB0,同時設置屬性為窗口打開時為ON,然后在PLC控制中，用LB0有效時，調用宏指令，宏指令：讀取相應PLC的狀態，例如X0,如果有效的話，將11--->lw100,無效的話，10------>lw100,要在PLC控制中，用LW100切換基本窗口。思路2：畫兩個背景一樣的帶內和帶外的位圖，記得24色位圖是不可以的，用兩個位狀態指示燈，其屬性就是讀取X0相應狀態，一個讀取X0的狀態、另一個讀取X0無效時映射的位的狀態（X0無效時，位有效，在PLC中做）。思路3：綜合1和2，用宏命令控制狀態指示燈。回答完畢！
[ 此帖被beiye1234在2010-06-06 07:58重新編輯 ]
