PLC如何驅動七段數碼顯示，最好有電氣原理圖
simpson
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看simpson的 主題 / 回貼
1樓  發表于: 2007-06-16 11:40
數碼管要用7.5V的直流電驅動,不要用24V哦,會燒壞數碼碼的,用一個輸出點來控制一段,也就是說,每一位數字要至少占用PLC的7個輸出點.

天涯孤客
VX:Deng235174304
級別: 家園常客
精華主題: 0
發帖數量: 392 個
工控威望: 516 點
下載積分: 2879 分
在線時間: 327(小時)
注冊時間: 2007-04-28
最后登錄: 2025-12-02
查看天涯孤客的 主題 / 回貼
2樓  發表于: 2007-06-16 12:34
你還不知道ＰＬＣ繼電器輸出原理啊
QQ:235174304.VX:Deng235174304
wxh0734
級別: 論壇版主

精華主題: 5 篇
發帖數量: 592 個
工控威望: 2697 點
下載積分: 4799 分
在線時間: 1457(小時)
注冊時間: 2006-12-04
最后登錄: 2022-12-04
查看wxh0734的 主題 / 回貼
3樓  發表于: 2007-06-17 19:11

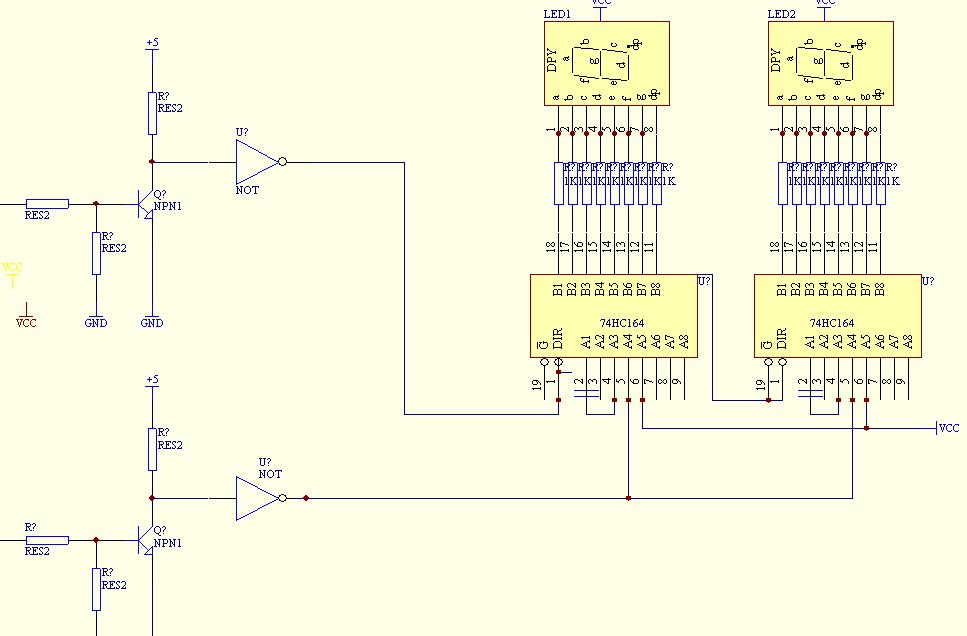

圖片：
這個占幾個口呀
wxh0734
級別: 論壇版主

精華主題: 5 篇
發帖數量: 592 個
工控威望: 2697 點
下載積分: 4799 分
在線時間: 1457(小時)
注冊時間: 2006-12-04
最后登錄: 2022-12-04
查看wxh0734的 主題 / 回貼
4樓  發表于: 2007-06-17 19:20

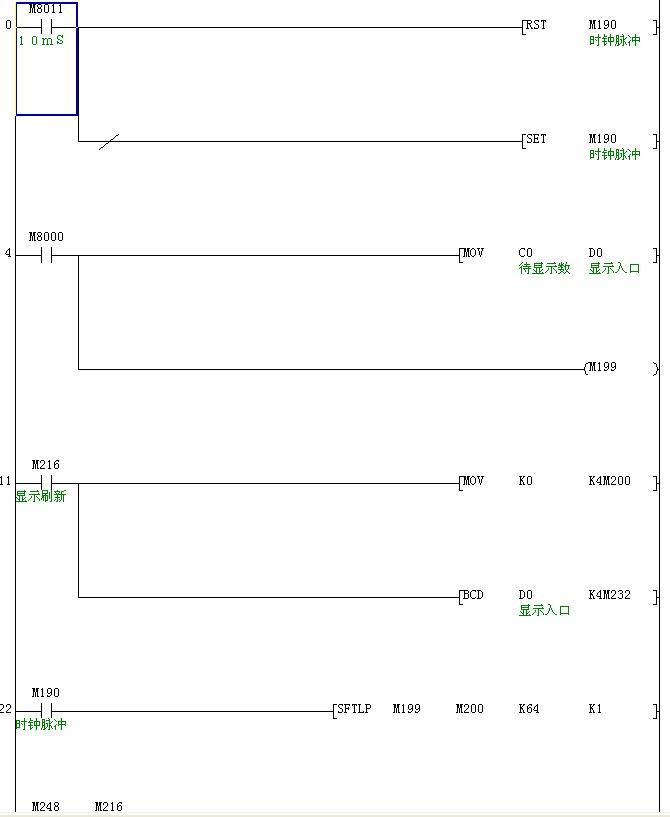

圖片：
注意用晶體管輸出的,人家早就用兩個口,還占多少多少
[ 此貼被wxh0734在2007-06-17 19:30重新編輯 ]
weiwxsir
知足者常樂
級別: 略有小成
精華主題: 1 篇
發帖數量: 99 個
工控威望: 248 點
下載積分: 1390 分
在線時間: 7(小時)
注冊時間: 2007-06-01
最后登錄: 2025-10-29
查看weiwxsir的 主題 / 回貼
5樓  發表于: 2007-07-06 17:40
simpson 的一種，占用PLC點多，適用PLC輸出點有余量情況。

wxh0734 的一種，占用PLC點少，但要另加硬件線路。

還有一種，輸出BCD碼，再加譯碼硬件線路。

假若，PLC輸出點有余量的話，用個數碼管就可以了，公共端加個電阻即可。

設備簡易報警常用此法，只需一個數碼管就可輸出0～99（甚至更多999等）報警代碼。

假若，PLC輸出點緊張或考慮PLC成本的話，wxh0734 的一種肯定是最佳方法，適合制造設備的采用。
[ 此貼被weiwxsir在2007-07-06 17:45重新編輯 ]
psutdkjft
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看psutdkjft的 主題 / 回貼
6樓  發表于: 2007-08-19 17:15
謝謝,終于有點頭緒了,呵呵
heweli888
生活真他媽沒意思，因為我活膩了
級別: 家園常客
精華主題: 0
發帖數量: 440 個
工控威望: 676 點
下載積分: 2387 分
在線時間: 195(小時)
注冊時間: 2007-07-07
最后登錄: 2024-11-14
查看heweli888的 主題 / 回貼
7樓  發表于: 2007-08-21 19:39
生活真他媽沒意思，因為我生活膩了
821937642
級別: 略有小成
精華主題: 0
發帖數量: 347 個
工控威望: 489 點
下載積分: 451 分
在線時間: 96(小時)
注冊時間: 2006-11-15
最后登錄: 2025-11-16
查看821937642的 主題 / 回貼
8樓  發表于: 2007-08-21 22:16
引用
引用第6樓weiwxsir于2007-07-06 17:40發表的  :
simpson 的一種，占用PLC點多，適用PLC輸出點有余量情況。

wxh0734 的一種，占用PLC點少，但要另加硬件線路。

還有一種，輸出BCD碼，再加譯碼硬件線路。
.......



說得不錯，弄懂原理很簡單。
