工控人家園 綜合討論 請教各位老師幫忙看下這段程序

yunan8818

QQ 182177828

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 257 個
工控威望: 404 點
下載積分: 1059 分
在線時間: 404(小時)
注冊時間: 2016-03-11
最后登錄: 2025-07-21
查看yunan8818的主題 / 回貼

樓主發表于: 2023-03-07 16:29

只看樓主 | 小中大

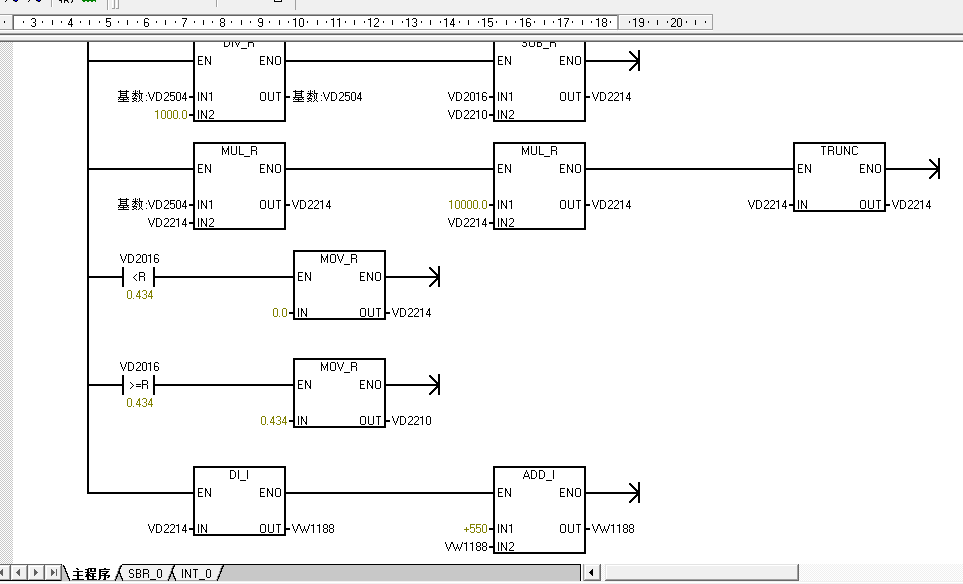

圖片：

西門子200PLC測罐內液位罐體是550升的，這段程序最終給出的單位是升，底部壓力液位變送器給出4-20MA信號，液位變送器量程是0-2米，這個程序中用2除以25600是啥意思，還有這個基數是干啥的起什么作用，還有這個0.434起什么作用，各位老師幫忙分析一下，謝謝

[ 此帖被yunan8818在2023-03-07 16:34重新編輯 ]

yunan8818

QQ 182177828

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 257 個
工控威望: 404 點
下載積分: 1059 分
在線時間: 404(小時)
注冊時間: 2016-03-11
最后登錄: 2025-07-21
查看yunan8818的主題 / 回貼

1樓發表于: 2023-03-07 20:03

只看該作者 | 小中大

有沒有老師指導一下

marksman_01

一起進步

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 499 個
工控威望: 541 點
下載積分: 3322 分
在線時間: 143(小時)
注冊時間: 2019-06-01
最后登錄: 2025-08-06
查看marksman_01的主題 / 回貼

2樓發表于: 2023-03-10 14:02

只看該作者 | 小中大

大致看了一下，2/25600對應每1數字量的米數，是為了計算實際液位高度的
基數應該是參考點的意思，可能因為安裝位置的原因，傳感器的0位并非實際罐體的0位，所以現場調試人員應該是實測發現這個0.434大約是一個0位參考點，低于這個參考點可以認為是空罐，高于這個參考點的話用實測數值－參考點數值就是實際液位
其他的計算基本是單位之間的換算了
如有不對望指正
