樓主  發表于: 2018-12-02 19:36

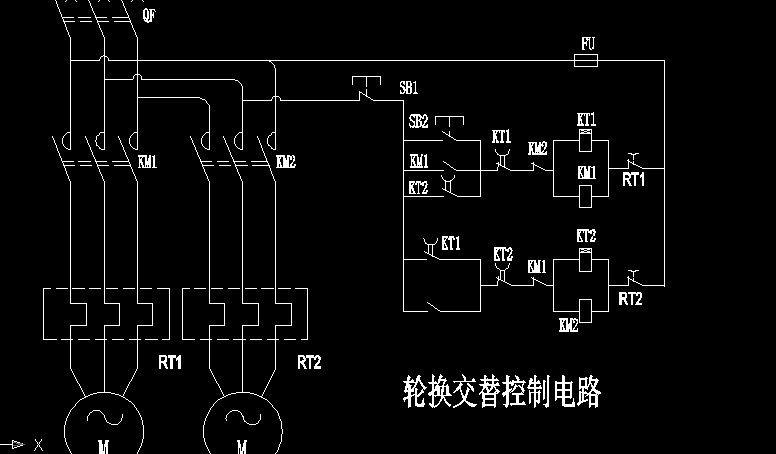

圖片：
這個交替換電路能正常切換嗎， 如果取消KM1與KM2聯鎖會不會更穩定。
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2784 個
工控威望: 3642 點
下載積分: 3568 分
在線時間: 3836(小時)
注冊時間: 2007-11-04
最后登錄: 2025-12-07
查看tingfenghu的 主題 / 回貼
1樓  發表于: 2018-12-02 19:47
首先確保安全第一，
穩不穩定另外說。
二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/
周家大少
辛辛苦苦也不過是為了養家糊口！
級別: 工控俠客
精華主題: 0
發帖數量: 1170 個
工控威望: 3078 點
下載積分: 2093 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2025-11-17
查看周家大少的 主題 / 回貼
2樓  發表于: 2018-12-02 22:46
KT和KM重復了，可以取消一組
QQ：611369538
微信：ZMF2KXL
靜夜思飄
級別: 略有小成
精華主題: 0
發帖數量: 129 個
工控威望: 233 點
下載積分: 2500 分
在線時間: 74(小時)
注冊時間: 2017-03-09
最后登錄: 2022-06-28
查看靜夜思飄的 主題 / 回貼
3樓  發表于: 2018-12-03 10:38
感覺這個電路不一定能實現，因為時間繼電器通斷時會出現競爭，可能無法在吸合或斷開的瞬間保證接觸器正常吸合并保持。應該將時間繼電器放在互鎖電路外。也就是用時間繼電器去保證電路的順序控制，互鎖去保證兩臺電機不同時運行。
還有此圖的常開常閉觸點的畫法和常見的不一樣，建議常開常閉觸點鏡像繪制，否則容易搞混。
本帖最近評分記錄：
  • 下載積分:+1(kunchao1) 熱心助人！
    工控菜鳥
    菜鳥一只
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1005 個
    工控威望: 1195 點
    下載積分: 13961 分
    在線時間: 322(小時)
    注冊時間: 2017-04-12
    最后登錄: 2025-12-06
    查看工控菜鳥的 主題 / 回貼
    4樓  發表于: 2018-12-03 11:49
    互鎖最好不要取消
    wangfuwang
    下崗農民
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 506 個
    工控威望: 1003 點
    下載積分: 2158 分
    在線時間: 233(小時)
    注冊時間: 2007-09-06
    最后登錄: 2025-09-12
    查看wangfuwang的 主題 / 回貼
    5樓  發表于: 2018-12-03 14:29
    謝謝大家了
    sanlihu
    吉圓
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1195 個
    工控威望: 1765 點
    下載積分: 7612 分
    在線時間: 587(小時)
    注冊時間: 2012-08-31
    最后登錄: 2025-12-07
    查看sanlihu的 主題 / 回貼
    6樓  發表于: 2018-12-03 15:38
    不可靠，同3樓
    吉圓電氣 QQ751673698
    wangfuwang
    下崗農民
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 506 個
    工控威望: 1003 點
    下載積分: 2158 分
    在線時間: 233(小時)
    注冊時間: 2007-09-06
    最后登錄: 2025-09-12
    查看wangfuwang的 主題 / 回貼
    7樓  發表于: 2018-12-04 20:09
    這個圖如果取消KM互鎖是完全可以正常切換的 ，加入KM多了一級互鎖有可能切換不過來
