北冥有漁
級別: 探索解密
精華主題: 0
發帖數量: 19 個
工控威望: 115 點
下載積分: 738 分
在線時間: 7(小時)
注冊時間: 2017-12-06
最后登錄: 2023-11-07
查看北冥有漁的 主題 / 回貼
樓主  發表于: 2018-01-04 19:26
    電氣元件：24V電源（正 負），點動按鈕（自復位式），繼電器（一組常開，一組常閉,線圈24V供電）定時器（一組常開，一組常閉，線圈24V供電）電磁閥（正 負）
    控制要求：按一下按鈕后，電磁閥工作10S左右后自動斷開。
ayangyzl
級別: 探索解密
精華主題: 0
發帖數量: 69 個
工控威望: 118 點
下載積分: 1999 分
在線時間: 253(小時)
注冊時間: 2009-10-30
最后登錄: 2024-09-13
查看ayangyzl的 主題 / 回貼
1樓  發表于: 2018-01-05 09:11
做個自鎖電路，把時間繼電器線圈和繼電器線圈并聯，延時接通常閉觸點串進自鎖回路就行。
樓主留言：
真誠感謝！雖然理論上時間繼電器會斷開，但實際上在斷電的一瞬間，時間繼電器上的常閉觸點開關已經閉合，因此不斷的開關、開關
shi1021
級別: 工控俠客
精華主題: 0
發帖數量: 94 個
工控威望: 4145 點
下載積分: 22703 分
在線時間: 142(小時)
注冊時間: 2017-12-22
最后登錄: 2024-04-15
查看shi1021的 主題 / 回貼
2樓  發表于: 2018-01-05 09:56
按1樓的做法可以但時間繼電器必須是通電延時繼電器
樓主留言：
真誠感謝！  這樣的話時間上的要求就不滿足了。
[ 此帖被shi1021在2018-01-05 10:09重新編輯 ]
nightblueblu
道阻且長，窮且益堅。
級別: 論壇先鋒
精華主題: 0
發帖數量: 1044 個
工控威望: 1867 點
下載積分: 301 分
在線時間: 1160(小時)
注冊時間: 2017-02-09
最后登錄: 2025-08-08
查看nightblueblu的 主題 / 回貼
3樓  發表于: 2018-01-05 10:12
按鈕接常閉觸點  時間繼電器接常閉觸點  第一個周期完成后 只要不按下按鈕一直處于待機狀態  何來的一直開關開關
Your happiness is everything.
文杰工控學習
用心回復，用心交流
級別: 略有小成
精華主題: 0
發帖數量: 86 個
工控威望: 242 點
下載積分: 3722 分
在線時間: 105(小時)
注冊時間: 2017-05-15
最后登錄: 2023-03-31
查看文杰工控學習的 主題 / 回貼
4樓  發表于: 2018-01-05 10:57

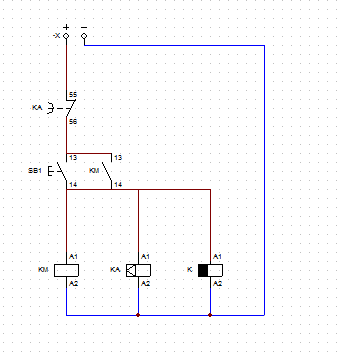

圖片：
就是這么一個在簡單不過的電路，哪有那么麻煩，我已經模擬過了，真實可用
路遠求索
工控菜鳥
菜鳥一只
級別: 論壇先鋒
精華主題: 0
發帖數量: 985 個
工控威望: 1164 點
下載積分: 13904 分
在線時間: 312(小時)
注冊時間: 2017-04-12
最后登錄: 2025-08-09
查看工控菜鳥的 主題 / 回貼
5樓  發表于: 2018-01-05 11:35

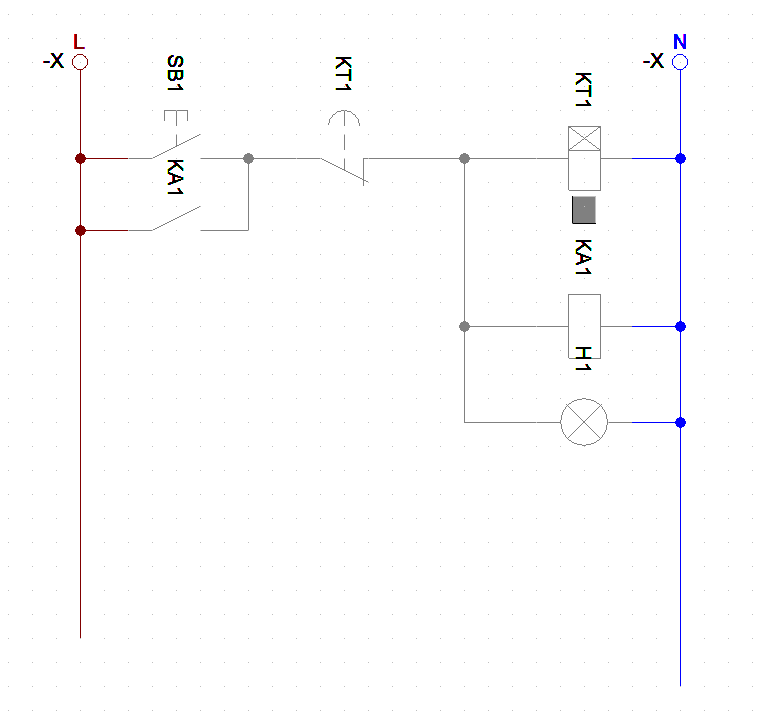

圖片：
延時電路，把延時常閉串聯在自鎖電路中，時間到解除自鎖，還有一種時間繼電器帶普通觸點，可以省略一個中間繼電器
