樓主  發表于: 2017-09-15 17:58

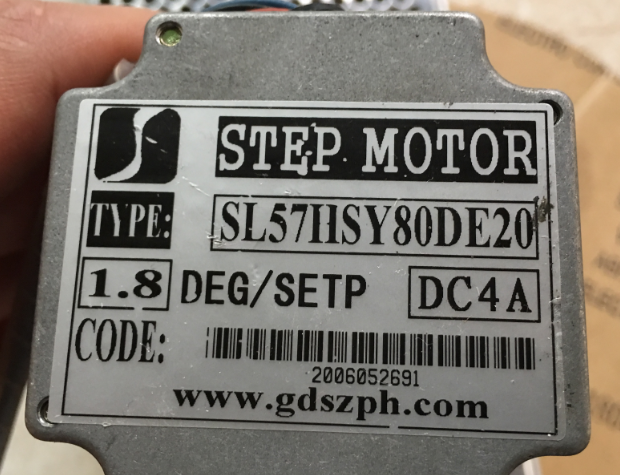

圖片：

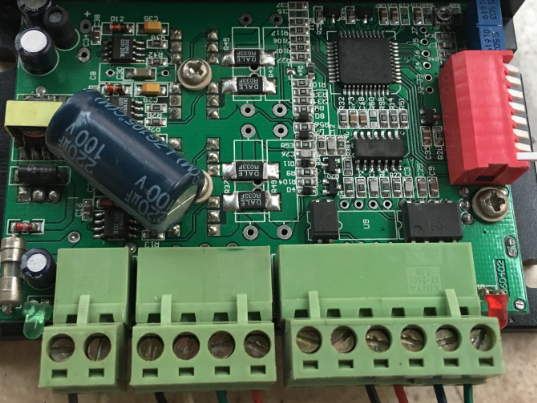

圖片：
如圖，配套的，但是驅動器上沒有一個接線標志。電機接線基本能確定，現在給最上面接了白色和灰色接了DC24.指示燈能亮，但是電機沒得電，手能轉動，最下面4根接電機。請高手看看這個應該怎么接線。上面一個保險是250V的。猜猜~~~
wangnaizhi
級別: 工控俠客
精華主題: 0
發帖數量: 1316 個
工控威望: 2022 點
下載積分: 3527 分
在線時間: 1068(小時)
注冊時間: 2015-08-31
最后登錄: 2025-08-12
查看wangnaizhi的 主題 / 回貼
1樓  發表于: 2017-09-15 18:58
步進  幾相的  先把對應的相找出來 然后再再接線 相線不分正負 對應相也不需要分
周家大少
辛辛苦苦也不過是為了養家糊口！
級別: 工控俠客
精華主題: 0
發帖數量: 1160 個
工控威望: 3078 點
下載積分: 2063 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2025-07-21
查看周家大少的 主題 / 回貼
2樓  發表于: 2017-09-15 21:26
最左邊應該是電源輸入，中間就是接馬達線，先用表量出來兩相，然后接就是了，最右邊應該是信號接入
QQ：611369538
微信：ZMF2KXL
nightblueblu
道阻且長，窮且益堅。
級別: 論壇先鋒
精華主題: 0
發帖數量: 1044 個
工控威望: 1867 點
下載積分: 301 分
在線時間: 1160(小時)
注冊時間: 2017-02-09
最后登錄: 2025-08-08
查看nightblueblu的 主題 / 回貼
3樓  發表于: 2017-09-16 09:41
從左到右
V+  V-                       A+ A- B+ B-                                    DIR+  DIR-  PUL+  PUL-  ENA+  ENA-
大的三塊是這樣的   具體的順序有待測試

把型號輸進百度查一下
樓主留言：
感謝，電機接法，電源接法都對，脈沖方向脫機信號還沒試。不是還應該有個控制信號5V嗎？如果按你的來，是否只要脈沖信號串電阻就可以
本帖最近評分記錄：
  • 下載積分:+5(老大很悲傷) 驅動器無型號，無標示， ..
    • Your happiness is everything.
    不小心遇見你
    自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716
    級別: 工控俠客

    精華主題: 3 篇
    發帖數量: 2121 個
    工控威望: 3044 點
    下載積分: 25405 分
    在線時間: 1521(小時)
    注冊時間: 2014-01-05
    最后登錄: 2025-08-12
    查看不小心遇見你的 主題 / 回貼
    4樓  發表于: 2017-09-16 10:07
    下面那個驅動器電路板拍背面 看下引腳去哪了
    完全靠猜 搞不好燒驅動器
    我估計 右邊6個接口的從左到右分別 V+ V- A+ A- B+ B-
    中間四個接口的位PLS+ PLS- DR+ DR-
    最左邊是使能
    項目、視覺、通訊QQ3515716
    nightblueblu
    道阻且長，窮且益堅。
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1044 個
    工控威望: 1867 點
    下載積分: 301 分
    在線時間: 1160(小時)
    注冊時間: 2017-02-09
    最后登錄: 2025-08-08
    查看nightblueblu的 主題 / 回貼
    5樓  發表于: 2017-09-18 08:38
    驅動器上面一般寫了輸入5-24V信號 ，可以輸24V  ，但是一般在信號端串一個1.8K或2K電阻比較好，供電電壓在供電范圍內就可以了  ，但是電壓越接近上限驅動器工作越好
    脈沖PUL-  方向DIR-都串電阻
    樓主留言：
    已經弄好，串了2K電阻可以，但是4K就不工作，我另一個驅動器串4K還可以。你說的基本對了。只是最右邊依次是脫機方向脈沖，試了試試出來了。感謝
