我好像是
大波就是我
級別: 家園�？�
精華主題: 0
發帖數量: 308 個
工控威望: 610 點
下載積分: 1407 分
在線時間: 503(小時)
注冊時間: 2012-12-09
最后登錄: 2025-12-08
查看我好像是的 主題 / 回貼
樓主  發表于: 2017-09-03 20:31
圖片：
圖片：
圖片：
我伺服驅動器編碼器信號反饋給PLC FX 3U
我不需要外部復位跟外部啟動信號。

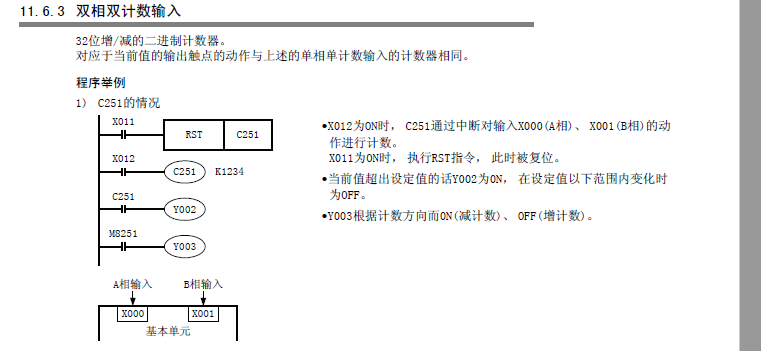

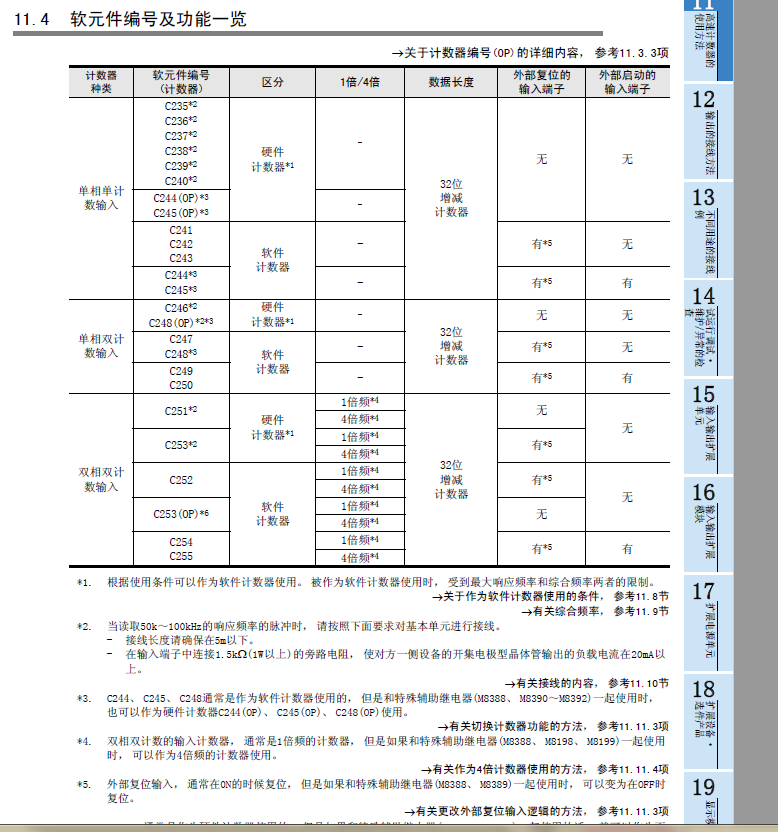

根據表格是不是伺服一A,B分別接X0 ,X1 對應是計數器是C251.
伺服二A,B分別接X3 ,X4 對應是計數器是C253.
伺服一正反轉看M8251狀態。位置看C251的脈沖數據？
謝謝大家。
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2784 個
工控威望: 3642 點
下載積分: 3568 分
在線時間: 3836(小時)
注冊時間: 2007-11-04
最后登錄: 2025-12-08
查看tingfenghu的 主題 / 回貼
1樓  發表于: 2017-09-03 22:00
不知道你的是什么伺服型號，J3伺服，讀取絕對位置不是這樣的。

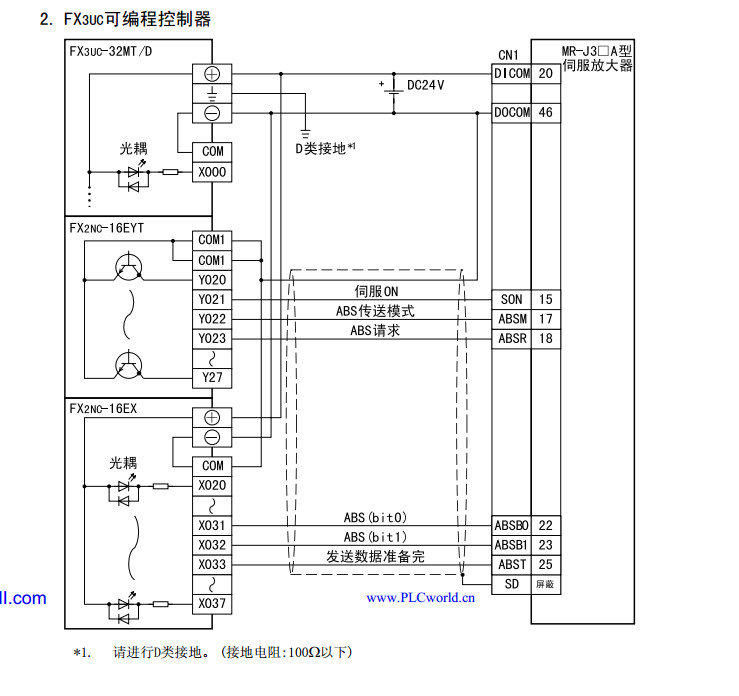

用DABS指令讀取，接線參考圖片

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/
我好像是
大波就是我
級別: 家園�？�
精華主題: 0
發帖數量: 308 個
工控威望: 610 點
下載積分: 1407 分
在線時間: 503(小時)
注冊時間: 2012-12-09
最后登錄: 2025-12-08
查看我好像是的 主題 / 回貼
2樓  發表于: 2017-09-03 22:18
引用
引用第1樓tingfenghu于2017-09-03 22:00發表的  :
不知道你的是什么伺服型號，J3伺服，讀取絕對位置不是這樣的。
用DABS指令讀取，接線參考圖片
[attachment=208534]

松下伺服啊。我只是要接收編碼器的信號，用差分模塊。
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2784 個
工控威望: 3642 點
下載積分: 3568 分
在線時間: 3836(小時)
注冊時間: 2007-11-04
最后登錄: 2025-12-08
查看tingfenghu的 主題 / 回貼
3樓  發表于: 2017-09-03 22:23
差分模塊，按照模塊說明書接線，
讀取模塊寄存就可以，好像是FX3U-2HC可以接受差分，詳細自己查查。
不是接到x0,x1,這個不能接受差分信號。
