6.維修一臺西門子214-1BD23-0XB8
故障有2個：
一：上電后，SF紅燈、STOP燈馬上常亮。
二：輸入點在沒有輸入的情況下，I0.2、I0.3、I0.4燈亮。

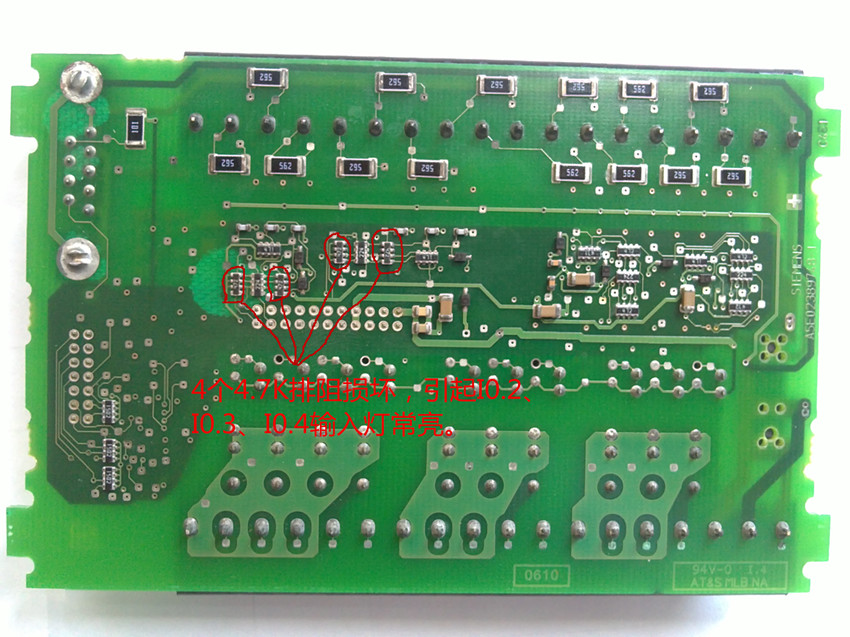

首先檢查I/O板，與I0.2、I0.3、I0.4接口相關的元件，發現4個排阻損壞（4.7K），更換后，I0.2、I0.3、I0.4燈不亮了，第二個故障排除。
第一個故障，通電后SF燈馬上亮（系統故障燈），根據以往經驗，CPU板損壞的可能性比較高，并且用恢復出廠軟件“wipeout”是通訊不了的。
首先，檢查CPU電路板灰塵、油跡比較多，先清洗電路板，再通電，SF燈慢閃一下，變?yōu)槌Ａ粒囀褂没謴?fù)出廠軟件“wipeout”，能夠通訊，并恢復出廠，但故障依舊。

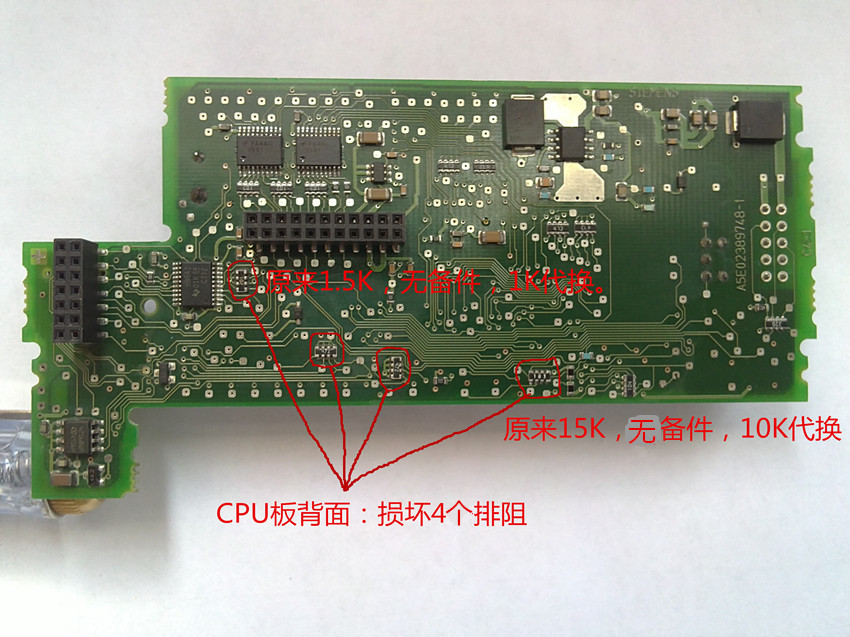

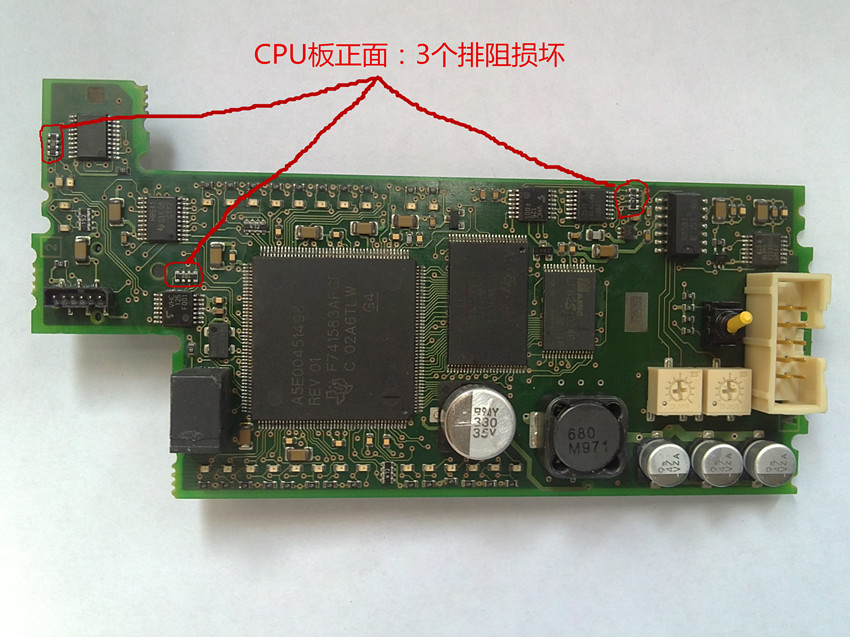

接著，檢測電路板上的電阻，發現有7個排阻損壞，全部更換后（有2個排阻，分別是1.5K、15K，沒有相同型號代換，使用接近的排阻代換），上電，故障現象不變，再次使用“wipeout”恢復出廠，RUN運行燈亮，測試所有I/O點、擴展口，正常，故障排除。
[ 此帖被liu1980在2014-07-17 12:24重新編輯 ]
