樓主  發表于: 2013-04-17 14:18
各位老師好，
這個松下PLC我不知道怎么外部接線，輸入端口的COM端和輸出端口的+ 和- 該怎么接線呀，
輸出端口24V 和0V 我用萬用表測試是PLC 的24V 但是+和- 還有COM 都沒電壓，而且也不導通。
我不用PLC的電源，要在外部重新接入一個24V的電源，請問一下，這個該怎么接線呀。
yuanshunk
天行健，君子以自強不息 �。。�
級別: 家園�？�
精華主題: 0
發帖數量: 178 個
工控威望: 989 點
下載積分: 2475 分
在線時間: 65(小時)
注冊時間: 2010-05-13
最后登錄: 2018-11-16
查看yuanshunk的 主題 / 回貼
1樓  發表于: 2013-04-17 14:23
圖為這個PLC
附件： IMG_20130417_140738.zip (635 K) 下載次數:304
網站提示: 請不要用迅雷下載附件，容易出錯
本帖最近評分記錄：
  • 下載積分:+1(淺塘君) 熱心助人！
    劉永
    不知道誰是高手，我還在學習
    級別: 家園�？�
    精華主題: 0
    發帖數量: 398 個
    工控威望: 566 點
    下載積分: 2077 分
    在線時間: 556(小時)
    注冊時間: 2010-10-02
    最后登錄: 2025-08-09
    查看劉永的 主題 / 回貼
    2樓  發表于: 2013-04-17 14:24
    引用
    引用樓主yuanshunk于2013-04-17 14:18發表的 求助：松下PLC   FP-X C40T :
    各位老師好，
    這個松下PLC我不知道怎么外部接線，輸入端口的COM端和輸出端口的+ 和- 該怎么接線呀，
    輸出端口24V 和0V 我用萬用表測試是PLC 的24V 但是+和- 還有COM 都沒電壓，而且也不導通。
    我不用PLC的電源，要在外部重新接入一個24V的電源，請問一下，這個該怎么接線呀。


    你看看是不是繼電器輸出。如果是COM可以任意連接外部電源+、-。后面你懂得
    空氣分離、PSA制氧機、制氮機 制造、維修

    QQ980347789
    yuanshunk
    天行健，君子以自強不息 �。�！
    級別: 家園�？�
    精華主題: 0
    發帖數量: 178 個
    工控威望: 989 點
    下載積分: 2475 分
    在線時間: 65(小時)
    注冊時間: 2010-05-13
    最后登錄: 2018-11-16
    查看yuanshunk的 主題 / 回貼
    3樓  發表于: 2013-04-17 14:44
    那個型號都是T 了啊。是晶體管的
    如果哪位大哥有相應的資料也可以呀。。。
    jun1369
    級別: 探索解密
    精華主題: 0
    發帖數量: 12 個
    工控威望: 137 點
    下載積分: 464 分
    在線時間: 19(小時)
    注冊時間: 2013-03-19
    最后登錄: 2014-04-11
    查看jun1369的 主題 / 回貼
    4樓  發表于: 2013-04-17 14:56
    下載同型號的說明書看看。
    zhb88888
    級別: 探索解密
    精華主題: 0
    發帖數量: 94 個
    工控威望: 193 點
    下載積分: 2438 分
    在線時間: 58(小時)
    注冊時間: 2010-09-08
    最后登錄: 2024-02-21
    查看zhb88888的 主題 / 回貼
    5樓  發表于: 2013-04-17 15:02
    仔細看一下說明書
    yuanshunk
    天行健，君子以自強不息 �。�！
    級別: 家園�？�
    精華主題: 0
    發帖數量: 178 個
    工控威望: 989 點
    下載積分: 2475 分
    在線時間: 65(小時)
    注冊時間: 2010-05-13
    最后登錄: 2018-11-16
    查看yuanshunk的 主題 / 回貼
    6樓  發表于: 2013-04-17 15:02
    木有啊，沒有找到啊�。。�
    現在在線上等呀。。。
    maojingxi
    級別: 略有小成
    精華主題: 0
    發帖數量: 66 個
    工控威望: 210 點
    下載積分: 10770 分
    在線時間: 301(小時)
    注冊時間: 2012-01-18
    最后登錄: 2025-08-02
    查看maojingxi的 主題 / 回貼
    7樓  發表于: 2013-04-17 18:13
    com信號公共端，+，-rs485信號端子。
    znz43
    工控職業已成回憶 只因愛好常回家園 樂此不疲
    級別: 工控俠客

    精華主題: 0
    發帖數量: 1063 個
    工控威望: 4906 點
    下載積分: 7364 分
    在線時間: 2573(小時)
    注冊時間: 2010-06-24
    最后登錄: 2025-08-11
    查看znz43的 主題 / 回貼
    8樓  發表于: 2013-04-17 19:57
    圖片：
    圖片：

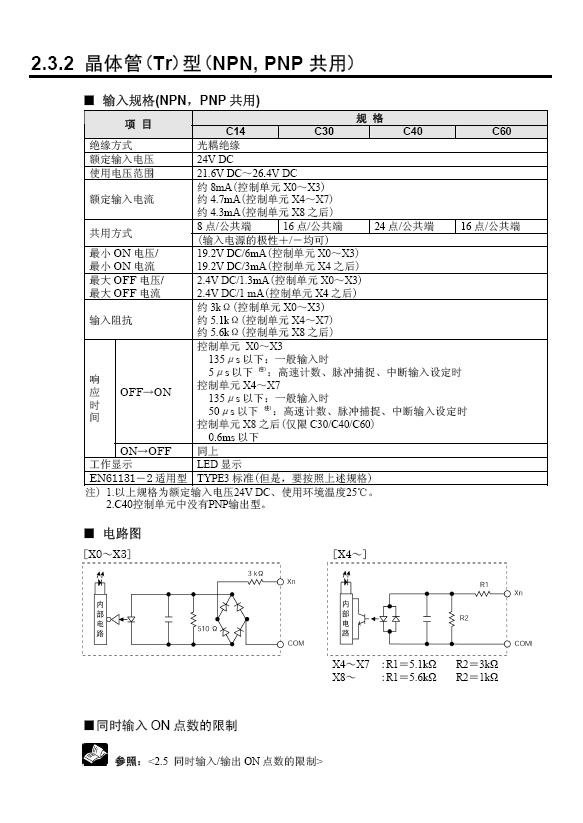

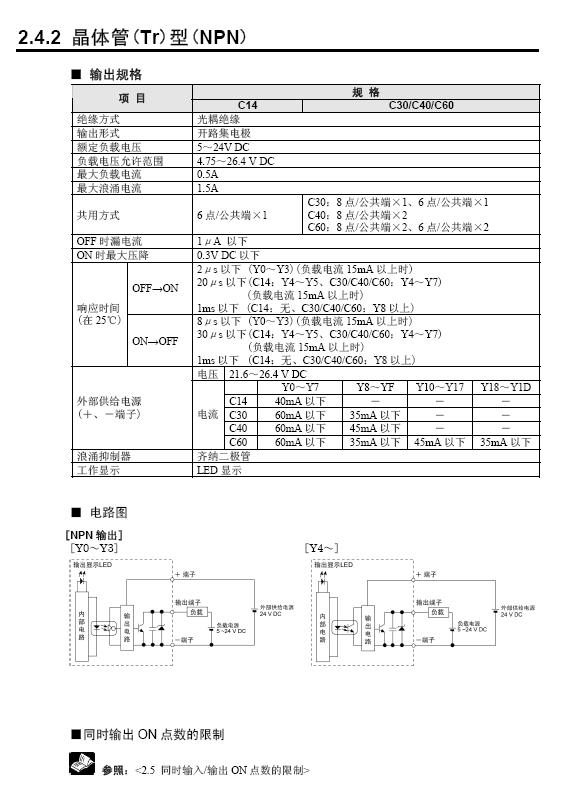

    你的PLC是晶體管輸出型，輸入對NPN，PNP都能通用，只是接法不同。具體看圖。
    本帖最近評分記錄：
  • 下載積分:+1(yuanshunk)
    • 出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
    贈人玫瑰，手留余香。舍得舍得，有舍才有得。
    yuanshunk
    天行健，君子以自強不息 �。。�
    級別: 家園�？�
    精華主題: 0
    發帖數量: 178 個
    工控威望: 989 點
    下載積分: 2475 分
    在線時間: 65(小時)
    注冊時間: 2010-05-13
    最后登錄: 2018-11-16
    查看yuanshunk的 主題 / 回貼
    9樓  發表于: 2013-04-18 09:10
    恩，謝謝。
    wcsnf609
    級別: 探索解密
    精華主題: 0
    發帖數量: 12 個
    工控威望: 142 點
    下載積分: 1177 分
    在線時間: 26(小時)
    注冊時間: 2013-09-07
    最后登錄: 2016-11-06
    查看wcsnf609的 主題 / 回貼
    10樓  發表于: 2013-09-10 15:17
    輸入：DC24V，com接+，傳感器要求NPN型。輸出+，-，分別接dc24v+，-
    zhanggobo
    級別: 略有小成
    精華主題: 0
    發帖數量: 157 個
    工控威望: 298 點
    下載積分: 746 分
    在線時間: 57(小時)
    注冊時間: 2009-10-02
    最后登錄: 2024-11-20
    查看zhanggobo的 主題 / 回貼
    11樓  發表于: 2013-09-12 16:56
    認真看看說明書，
