工控人家園 綜合討論 求助數字顯示三相電流表的接線圖講解

jd2010

級別: 略有小成

精華主題: 0
發帖數量: 58 個
工控威望: 247 點
下載積分: 798 分
在線時間: 36(小時)
注冊時間: 2010-12-12
最后登錄: 2015-01-03
查看jd2010的主題 / 回貼

樓主發表于: 2013-07-08 18:15

只看樓主 | 小中大

圖片：

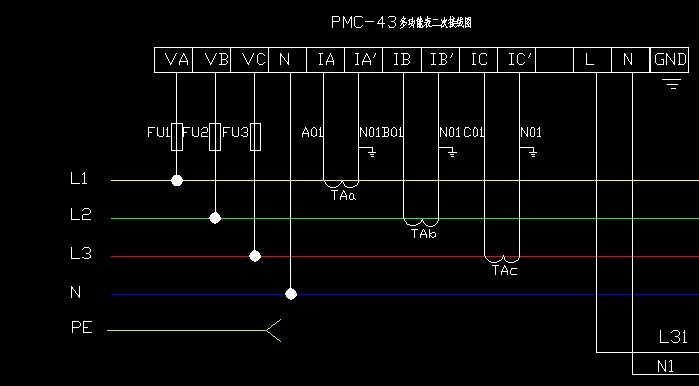

公司有一張電路原理圖，見圖片。型號是PMC-43M，這個表可以采集三相電流又可以采集三相電壓，其中電流需要加電流互感器，電壓不需要，但是在電壓輸入VA，VB,VC后面的N也接上零線了，請問只是采集三相電壓，為什么N線也要接上啊？不弟不明白，請前輩講解。謝謝

hnyyhym

級別: 家園常客

精華主題: 0
發帖數量: 526 個
工控威望: 678 點
下載積分: 691 分
在線時間: 2414(小時)
注冊時間: 2010-11-20
最后登錄: 2025-08-10
查看hnyyhym的主題 / 回貼

1樓發表于: 2013-07-08 20:33

只看該作者 | 小中大

三相電壓是線電壓，但是取樣是相電壓，肯定要接n線撒

jd2010

級別: 略有小成

精華主題: 0
發帖數量: 58 個
工控威望: 247 點
下載積分: 798 分
在線時間: 36(小時)
注冊時間: 2010-12-12
最后登錄: 2015-01-03
查看jd2010的主題 / 回貼

2樓發表于: 2013-07-08 20:42

只看該作者 | 小中大

謝謝，講解，明白了
