西歐工控

多試一次，就會成功

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 625 個
工控威望: 3340 點
下載積分: 77667 分
在線時間: 298(小時)
注冊時間: 2010-09-21
最后登錄: 2025-08-11
查看西歐工控的主題 / 回貼

樓主發表于: 2012-09-05 19:27

只看樓主 | 小中大

電柜

shanguqf

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 122 個
工控威望: 237 點
下載積分: 7414 分
在線時間: 77(小時)
注冊時間: 2012-07-27
最后登錄: 2017-09-08
查看shanguqf的主題 / 回貼

1樓發表于: 2012-09-05 19:50

只看該作者 | 小中大

愚人之見：

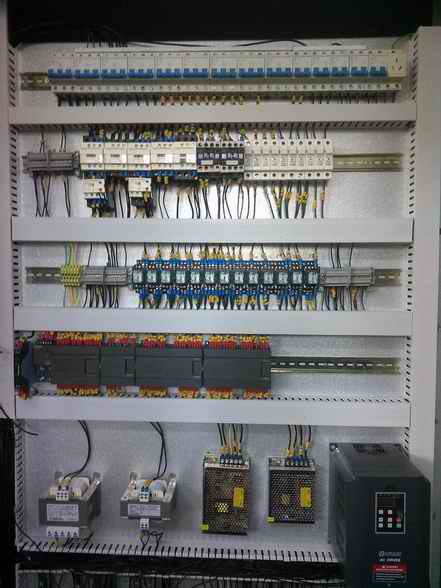

1、違反了“元器件布局”的基本要求：發熱元器件應布置在配電柜的上部。
圖中的變壓器、開關電源、變頻器，均是運行時會“發熱”的元器件；圖中的PLC又是怕熱的驕子……距離如此之近，再關閉柜門，豈不是“蒸鍋”一般？

2、接觸器那一排，器件與器件之間至少應該留有15mm的空間，況且，那一排的安裝導軌（右側不是還有很多的剩余空間嗎）……
3、外露導線布線手法和技巧還須多多練習，不美觀……

4、“接線端子”在這里“畫蛇添足”了。
5、柜內每一個元器件的上方對應之處缺少“標志牌”。
愚人瞎說，大可不必理會就是了~~~~

本帖最近評分記錄：

下載積分:+1(西歐工控) 詳細又直接，多謝了

求知人

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 26 個
工控威望: 186 點
下載積分: 467 分
在線時間: 10(小時)
注冊時間: 2009-08-15
最后登錄: 2016-04-05
查看求知人的主題 / 回貼

2樓發表于: 2012-09-05 19:56

只看該作者 | 小中大

對于柜子的布置溫度是應該考慮，只要做好散熱，是沒什么問題的。你上面的柜子看圖片，布置有點太浪費了，而且不整齊不美觀。柜子的設計在滿足要求的情況下，要考慮接線，走線，美觀整齊，等

yumieng

小葉子

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 290 個
工控威望: 3035 點
下載積分: 4955 分
在線時間: 143(小時)
注冊時間: 2010-11-19
最后登錄: 2022-03-03
查看yumieng的主題 / 回貼

3樓發表于: 2012-09-05 19:59

只看該作者 | 小中大

同意樓上

zengnengcai

注塑機機械手銷售

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 271 個
工控威望: 356 點
下載積分: 647 分
在線時間: 159(小時)
注冊時間: 2009-10-14
最后登錄: 2025-01-01
查看zengnengcai的主題 / 回貼

4樓發表于: 2012-09-05 20:09

只看該作者 | 小中大

電柜應該要有排氣與吹氣的電扇

zhangdingye

生命沒有投機，平凡也能創造奇跡！

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 142 個
工控威望: 296 點
下載積分: 7283 分
在線時間: 74(小時)
注冊時間: 2011-09-14
最后登錄: 2014-04-14
查看zhangdingye的主題 / 回貼

5樓發表于: 2012-09-05 21:14

只看該作者 | 小中大

4樓兄弟在做機械手呀
幸會幸會
什么牌子的呀

天行機械手有聽說過嗎？
