lucas

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 290 個
工控威望: 570 點
下載積分: 2881 分
在線時間: 113(小時)
注冊時間: 2010-02-02
最后登錄: 2022-05-20
查看lucas的主題 / 回貼

樓主發表于: 2012-07-04 19:39

只看樓主 | 小中大

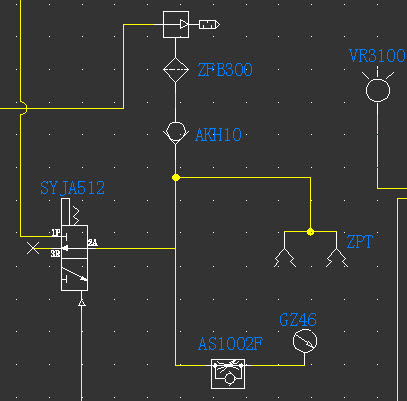

如上圖所示，在做真空吸附時，想要在運行中防止突然斷氣造成吸附的物體掉落，一般是不是裝個單項閥？可圖中的氣路，當斷氣后，吸附的物體也就立即掉落，這是神馬原因？是不是吸盤不密封？

再者在真空壓力表前串一個AS1002F速度控制閥有什么用？

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1753 個
工控威望: 10138 點
下載積分: 62653 分
在線時間: 2696(小時)
注冊時間: 2007-03-26
最后登錄: 2025-08-03
查看hxl202319的主題 / 回貼

1樓發表于: 2012-07-04 20:35

只看該作者 | 小中大

你的圖不全，不知哪個是真空發生器。
但我認為首先你要保證不掉落那么，單向閥必須安裝在吸盤的那條管子上，即你圖中的ZPT的上部，而不是你現在這個地方，你現在這個地方，電磁閥啊速度閥啊，真空表啊，都會可能泄露。而且安裝單向閥需注意方向。

簽名無效了，麻雀不見了！

葡萄

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 53 個
工控威望: 136 點
下載積分: 471 分
在線時間: 9(小時)
注冊時間: 2010-09-07
最后登錄: 2012-07-26
查看葡萄的主題 / 回貼

2樓發表于: 2012-07-04 20:41

只看該作者 | 小中大

需要加裝止回閥

yuheng722

每天進步一點點！

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 27 個
工控威望: 1152 點
下載積分: 700 分
在線時間: 70(小時)
注冊時間: 2011-03-12
最后登錄: 2025-07-17
查看yuheng722的主題 / 回貼

3樓發表于: 2012-07-04 22:00

只看該作者 | 小中大

虹吸？

QQ：980606792

chengyanan

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 23 個
工控威望: 131 點
下載積分: 2864 分
在線時間: 12(小時)
注冊時間: 2012-05-08
最后登錄: 2014-01-08
查看chengyanan的主題 / 回貼

4樓發表于: 2012-07-04 22:08

只看該作者 | 小中大

一樓說的對，現在所加的位置不一定能保證斷氣時物體不落，速度控制閥調整放產品的速度吧

flyfox1047

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 190 個
工控威望: 316 點
下載積分: 2029 分
在線時間: 77(小時)
注冊時間: 2008-07-09
最后登錄: 2025-07-08
查看flyfox1047的主題 / 回貼

5樓發表于: 2012-07-05 08:31

只看該作者 | 小中大

引用
引用第1樓hxl202319于2012-07-04 20:35發表的 :
你的圖不全，不知哪個是真空發生器。
但我認為首先你要保證不掉落那么，單向閥必須安裝在吸盤的那條管子上，即你圖中的ZPT的上部，而不是你現在這個地方，你現在這個地方，電磁閥啊速度閥啊，真空表啊，都會可能泄露。而且安裝單向閥需注意方向。

樓主的圖中已經畫過真空發生器了，這個氣路這樣接肯定是要絕對密封的，按你說的，接吸盤上，斷氣后，壓力表會沒顯示，顯然不對，樓主只需檢查管接頭的密封性，如果沒問題，那么就是吸盤吸附的面不平
